초보자와 비전자 엔지니어를 위한 전원 공급 장치에 대한 비디오 튜토리얼 시리즈 중 1부에서는 큰 비용을 들이지 않고 전원 공급 장치를 테스트, 수정 및 사용하기 위한 설정 방법을 설명합니다.

초보자를 위한 전원 공급 장치, 1부

초보자를 위한 비디오 튜토리얼 – 큰 비용을 들이지 않고 전원 공급 장치를 테스트, 수정 및 사용하도록 설정합니다.

자세한 내용은 1부 비디오 튜토리얼을 시청하세요!



비디오 튜토리얼의 다음 내용

시간: 0:00s 안녕하세요. 저는 전원 공급 장치를 전문으로 하는 전자 엔지니어 Chris Richardson입니다. 이것은 반드시 전자 엔지니어는 아니지만 테스트 및 중고 전원 공급 장치에 대해 자세히 알아보고 싶은 시청자를 위한 비디오 시리즈 중 첫 번째입니다.

학생, 취미 생활자 또는 어떤 이유로든 전원 공급 장치를 수정해야 하는 사람이라면 전자 튜토리얼.ws를 방문하세요. 이 비디오를 통해 시작하시기 바랍니다.

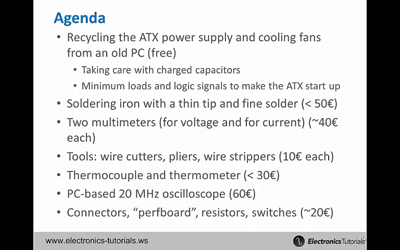

전원 공급 장치 주제 슬라이드

시간: 0:25s 이 첫 번째 비디오의 중요한 목표 중 하나는 전원 공급 장치를 테스트하는 데 도움이 되는 몇 가지 기본 항목을 보여주는 것입니다. 단, 이를 시청하는 곳에서 수천 달러나 유로 또는 이에 상응하는 금액을 지출하지 않고도 테스트할 수 있습니다. 나는 내가 살고 일하는 스페인의 대략적인 비용 목록을 작성했습니다.



시간: 0:43s 여기에서는 전원 공급 장치를 사용하고 테스트하는 데 필요한 기본 공급 장치 중 일부를 모았습니다. 따라서 와이어 스트리퍼, 클리퍼, 작은 구성 요소를 집는 데 필요한 얇은 핀셋 등이 있습니다. 여기 제가 오래된 PC에서 구해낸 은색 박스 전원 공급 장치 2개와 서로 다른 오래된 PC 2개가 있습니다. 이것은 매우 오래된 것입니다. 실제로는 20핀 커넥터가 있으며 여기에서 수정 후를 볼 수 있습니다. 이에 대한 자세한 내용은 나중에 다루겠습니다.

 전력제품

Analog Devices, Texas Instruments, ON Semiconductor, Fairchild, ST Microelectronics, Linear Technology, Molex, Bourns 등을 포함한 주요 제조업체의 Arrow.com 에서 다양한 전력 제품 및 액세서리를 쇼핑하세요 . 배터리, 전력선 필터, 전원 관리 구성 요소, 전원 공급 장치 및 기타 액세서리를 온라인으로 쇼핑하세요. 귀하의 설계에 딱 맞는 전력 제품을 찾으려면 카테고리, 제조업체 및 ROHS 규정을 기준으로 필터링하세요.

시간: 1:13s 자세히 살펴보면 은색 상자 전원 공급 장치가 전체적으로 얼마나 많은 전력을 제공할 수 있는지, 그리고 얼마나 다양한 전압을 얻을 수 있는지 알려줍니다. 또한 일부 오래된 PC에서 회수한 두 개의 DC 팬은 12V로 작동하며 편리한 커넥터도 함께 제공됩니다. 기본적인 것 같지만 여기 기본 플러그의 경우 스위치로 켜고 끌 수 있어 매우 좋습니다.

시간: 1:53s 납땜 인두. 팁이 상당히 얇아서 일부 작은 부품을 납땜할 수 있습니다. 상당히 얇은 납땜과 물론 안전 고글도 있습니다.

전기 도구에 관한 한 저는 두 개의 멀티미터를 갖고 싶습니다. 여기에는 이러한 종류의 팁이 포함되어 있습니다. 두 개의 멀티미터는 두 개의 전압을 측정하는 데 적합할 뿐만 아니라 전류와 전압을 측정하는 데에도 적합하며 한쪽 끝에는 바나나 플러그가 있고 다른 쪽 끝에는 악어 또는 소위 그래버 클립이 있는 최소 하나의 와이어가 있습니다.

시간: 2:27s 여기의 마지막 도구는 멀티미터와 매우 비슷해 보이지만 실제로는 열전대이므로 켜 보겠습니다. 실제로 온도를 측정하는 것은 여기 팁 외부의 온도를 측정하는 것입니다. 여기서는 플라스틱 작업대를 사용하고 있어서 어디에서나 찾을 수 있는 그런 물건이고 특별한 것은 없습니다.

저렴한 오실로스코프 – 장점과 단점

시간: 2:46s 이 비디오 시리즈를 계획하면서 저는 오실로스코프를 사용할지 여부에 대해 매우 진지하게 논의했습니다. 빠르게 검색하면 화면에 표시된 것과 같이 PC에 연결되어 오실로스코프가 되는 장치를 많이 찾을 수 있습니다. 결국 전원 전압 파형을 실제로 보는 것이 이해하는 데 도움이 되기 때문에 없는 것보다 낫다고 결정했습니다.

그러나 20MHz는 비록 높게 들리더라도 전원 공급 장치에 대한 소위 과도 효과를 확인하기에는 충분하지 않습니다. 이는 일이 매우 빠르게 발생한다는 것을 의미하므로, 이 비디오에서는 대부분 안정된 상태에서 발생하는 일에 집중할 것입니다.

 테스트 및 측정

Arrow.com은 Rigol Technologies, Mueller Electric, Pomona, TDK, SKS 및 B&K Precision을 포함한 업계 최고의 제조업체의 다양한 테스트 및 측정 제품과 액세서리를 제공합니다. 벤치 전원 공급 장치, 오실로스코프, 신호 발생기, 테스트 클립, 리드 및 프로브를 포함한 모든 전기 테스트 장비 및 측정 액세서리를 온라인으로 쇼핑하세요. 제조업체, 제품 카테고리, 세부 사양별로 필터링하여 프로젝트에 가장 적합한 테스트 및 측정 도구를 찾으세요.

시간: 3:21s 여기에 제가 말한 60유로 모델이 아닌 약간 더 멋진 오실로스코프가 있습니다. 하지만 이 프리젠테이션에서 보여주는 파형을 더 현실적이고 인터넷에서 구할 수 있는 더 저렴한 모델에서 볼 수 있는 파형에 더 가깝게 만들기 위해 제가 할 일은 다음 두 가지 작업을 수행하는 것입니다.



첫째, 이것은 내 고급 오실로스코프와 함께 제공되는 프로브가 아니며 품질이 낮은 프로브입니다. 품질이 낮은 프로브는 출력 저항이나 임피던스가 낮고 출력 커패시턴스가 높습니다. 이것이 파형을 왜곡시키는 것들입니다.

제가 할 또 다른 일은 여기에 초점을 맞추면 거기에 쓰여진 BW가 대역폭을 의미하는 것을 볼 수 있다는 것입니다. 이는 오실로스코프의 대역폭이 20MHz로 제한되어 있음을 의미합니다. 이는 더 저렴한 오실로스코프의 한계와 동일합니다. 그러면 내가 보여드리는 측정값이 더 저렴한 장치를 사용했을 때 보는 것과 더 가까워질 것입니다.

ATX PSU를 실험실 공급 장치로 전환

시간: 4:19s 거의 모든 사람이 지하실이나 다락방에 먼지가 쌓이는 오래된 PC를 갖고 있을 것입니다. 플로피 디스크 드라이브는 쓸모가 없을 수도 있지만 소위 실버 박스라고 불리는 전원 공급 장치는 여전히 좋을 수 있습니다. Electronics Tutorials의 웹 기반 튜토리얼에서 알 수 있듯이 ATX 전원 공급 장치는 다양한 전압과 상당한 전력을 제공합니다.

또한 잠시 시간을 내어 기존 PC에 있는 팬을 모두 제거하세요. 나중에 공기를 불어넣고 전원 공급 장치 및 기타 전자 제품을 시원하게 유지하는 데 유용합니다.

시간: 4:48s ATX 전원 공급 장치 의 핀은 다음과 같습니다 . 이것은 실제로 이전 핀의 20핀과 4개의 추가 핀도 부착되어 있습니다. 이를 위해 기부된 전원 공급 장치가 출시되었습니다. 물론 여분의 전선이 많이 연결되어 있습니다. 명심해야 할 한 가지는 색상으로 구분되어 있다는 것입니다.

20핀 ATX PSU 커넥터의 핀아웃

참조: ATX 전원 공급 장치 튜토리얼

핀	이름	색상		설명
1	3.3V		주황색	+3.3VDC
2	3.3V		주황색	+3.3VDC
삼	흔한		검은색	지면
4	5V		빨간색	+5VDC
5	흔한		검은색	지면
6	5V		빨간색	+5VDC
7	흔한		검은색	지면
8	Pwr_Ok		회색	전원 정상(전원이 정상일 때 +5 VDC)
9	+5VSB		보라	+5VDC 대기 전압
10	12V		노란색	+12VDC
11	3.3V		주황색	+3.3VDC
12	-12V		파란색	-12VDC
13	흔한		검은색	지면
14	전원_ON		녹색	전원 공급 장치 켜짐(액티브 로우)
15	흔한		검은색	지면
16	흔한		검은색	지면
17	흔한		검은색	지면
18	-5V		하얀색	-5VDC
19	5V		빨간색	+5VDC
20	5V		빨간색	+5VDC



시간: 5:08s 노란색인 모든 단일 와이어는 양극 12V(+12V)를 전달합니다. 검정색인 모든 와이어는 접지 또는 기준(0V)입니다. 모든 빨간색 선은 5V(+5V)입니다. 제가 제안하는 것은 메인 커넥터에도 음의 전압이 있기 때문에 튜토리얼의 내용을 따르는 것입니다. 따라서 이것이 우리가 실제로 차단할 커넥터입니다.

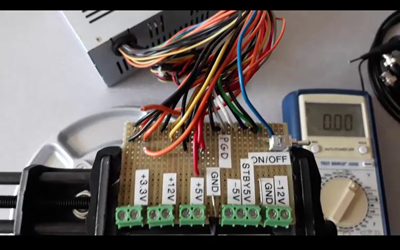

메인 커넥터를 잘라내고 이 브레이크아웃 PCB로 변환한 후의 다른 은색 상자 전원 공급 장치는 다음과 같습니다. 여기서는 다양한 전선을 연결할 수 있는 스프링 장착 클램프가 있는 것을 볼 수 있습니다.

ATX 벤치 전원 공급 장치

더 많은 전력을 공급하기 위해 여기에 병렬로 많은 전선을 납땜했습니다. 이 특정 ATX 전원 공급 장치에는 뒷면에 스위치가 없으므로 전원을 켜려면 여기에 있는 작은 독립 스위치 중 하나를 사용하겠습니다.

내가 그렇게 하면 아무 소리도 들리지 않습니다. 팬이 작동하지 않습니다. 이는 실제로 켜기/끄기 스위치가 있기 때문입니다. 여기 파란색 선이 있습니다. 스위치를 "켜면" 이제 소음이 많이 발생합니다. 확실히 작동 중이고 멀티미터로 다양한 전압을 테스트할 수 있도록 음극 리드를 꺼 놓았습니다.

마이너스 12V(-12V). 대기 전원, 스위치를 꺼도 항상 켜져 있습니다. 마이너스 5V(-5V). 전력 양호 신호는 전원 공급 장치가 작동 중인지 여부를 실제로 알려주는 논리 레벨 신호입니다. 또한 양극 5V(+5V), 양극 12V(+12V) 및 양극 3.3(+3.3V)은 부하가 많지 않기 때문에 특별히 큰 허용 오차를 갖지 않습니다.

즉, 많은 전류를 공급할 때 이 경우 전류가 거의 흐르지 않을 때 특히 정확하지 않다는 의미입니다. 일단 전력을 공급하기 시작하면 개선될 것입니다.

시간: 7:20s 여기서는 ATX 전원 공급 장치용 커넥터 뒷면을 만들기 위해 소위 perf-board(천공 보드)를 사용했습니다. 많은 전선을 병렬로 배치할 수 있습니다. 이 경우에는 2.54mm 또는 100mil 피치의 유형을 사용했으며 행은 모두 병렬로 연결되었습니다. 다음은 다른 유형의 실험에 적합한 또 다른 종류의 성능 보드입니다. 피치는 2.54mm 또는 100mil이지만 각각의 작은 사각형이 이웃과 분리되어 있습니다.

접지되고 안전하게 유지하세요

시간: 7:46초 문맥에서 지구는 소위 안전 지구 또는 보호 지구라고 불리는 잠재력을 나타냅니다. 이것이 벽면 전원 콘센트의 세 번째 연결입니다. 유럽 ​​연합(EU)에서는 각 전기 소켓에 작은 탭이 있어 손가락이 쉽게 닿을 수 있는 유일한 연결부입니다. 그렇게 하는 것이 완벽하게 안전하기 때문입니다.

실제로 작업 공간이 제가 사용할 것과 같은 플라스틱이나 나무 테이블이라면 특히 반도체 마이크로칩이나 ESD에 민감한 기타 물건을 다루기 전에 정기적으로 접지 커넥터를 만져 접지하고 싶을 것입니다. 바로 정전기 방전입니다.

시간: 8:18s 여기서는 플라스틱 작업대를 사용하고 있기 때문에 정전기 방전이나 ESD가 발생할 수 있습니다. 그래서 제가 하고 싶은 것은 특히 반도체 칩을 만지기 전에 정기적으로 접지하는 것입니다. 여기에서는 멀티미터의 신호음 기능인 ​​연속성 테스터를 사용하고 있으며 손가락으로 만질 수 있는 접지 클립에 연결되어 있습니다.

실제 전원 공급 장치는 케이블을 통해 연결되며 이론적으로는 케이스가 접지에 연결되어야 하는 장치입니다. 그래서 멀티미터의 반대쪽 끝을 잡고 테스트할 수 있습니다. 코팅을 통과할 만큼 세게 누르면 통과하는 것을 볼 수 있지만, 제가 하고 싶은 것은 나사가 프레임에 연결되어 있을 때 나사를 만지는 것입니다.

따라서 실제 테스트를 수행할 때 정기적으로 여기 손가락을 뻗어 반도체 칩과 같은 민감한 장치로 옮기기 전에 실제로 몸에 쌓인 ESD를 방전하기 위해 실제로 접촉합니다.

충전된 커패시터에 주의하세요

시간: 9:18s 다음 비디오 부분에서 볼 수 있듯이 전압을 빼낼 것이 없는 충전된 커패시터는 오랫동안 충전 상태를 유지할 수 있습니다. 전자 및 전기 엔지니어 사이의 전형적인 장난은 축전기를 충전한 다음 예상하지 못한 사람에게 건네주는 것입니다.

집에서 시도하는 것을 권장하지 않으며, 충전된 커패시터 현상으로 인해 많은 전자 제품에서 여전히 재설정해야 할 때 전원을 끄고 잠시 기다렸다가 다시 켜도록 권장하는 이유입니다. 이는 모든 내부 커패시터가 0으로 방전되어 장치 내부의 모든 디지털이 실제로 꺼지도록 하기 위한 것입니다.

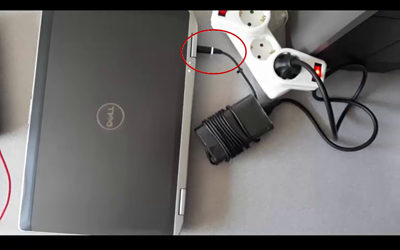

시간: 9:53s 로드되지 않았거나 아무 것도 연결되지 않은 커패시터가 어떻게 오랫동안 충전을 유지할 수 있는지 보여주기 위해 여기서는 노트북과 충전기를 사용하겠습니다.

이 노트북 배터리는 거의 방전되었으므로 전원이 필요합니다. 충전기를 켜면 여기에 작은 흰색 LED가 켜져서 충전 중임을 알려줍니다.

전원 공급 장치 커패시터 방전 시간

시간: 10:13s 노트북 자체가 전류를 많이 소모하기 때문에 전원을 끄면 LED가 희미해지기 시작합니다. LED가 완전히 희미해지면 이 노트북 어댑터의 전원 공급 장치에 있는 출력 커패시터와 많은 출력 커패시턴스가 완전히 방전되었음을 알 수 있습니다.

이제 연결을 끊고 동일한 테스트를 수행하면 LED가 켜지고 연결을 끊으면 아무 일도 일어나지 않는 것 같습니다. 그 이유는 LED가 전류를 거의 끌어오지 않고 엄청난 양의 정전용량이 있기 때문입니다. 밀리패럿(mF)은 여기서 수천 마이크로패럿(uF)의 정전용량을 의미합니다. 이 출력 커패시턴스가 완전히 방전되는 데 1분 정도 걸릴 수 있습니다.

참고: 시간을 절약하기 위해 LED 강도 감소 100초를 비디오에서 의도적으로 제거했습니다.

여기에서 LED가 점점 어두워지는 것을 볼 수 있지만, 이야기의 교훈은 정전 용량이 충전되고 부하가 없을 때마다 몇 분 후에도 여전히 충전될 수 있으므로 특히 최대 충전된 경우 주의해야 한다는 것입니다. 30~40볼트보다 높은 전압. 그것은 당신에게 지독한 충격을 주기에 충분합니다.

시간: 11:25초 비 전기 엔지니어를 위한 전원 공급 장치의 1부가 끝났습니다. 이제 실제 전원 공급 장치 테스트를 시작할 준비가 되었기를 바랍니다. 2부 에서는 조정되지 않은 전원 공급 장치나 반 조정된 전원 공급 장치를 살펴보겠습니다. 확실히 말하자면 우리가 변환한 ATX는 조정된 전원 공급 장치입니다.

저와 Electronics-Tutorials.ws를 대신하여 감사드리며 다음에 뵙겠습니다.

비디오 튜토리얼 전사를 마칩니다.

ATX에서 벤치 PSU로 링크를 따라가면 기존 컴퓨터 ATX 전원 공급 장치를 벤치 전원 공급 장치로 변환하는 방법에 대한 자세한 정보와 훌륭한 튜토리얼을 확인할 수 있습니다 .

초보자를 위한 전원 공급 장치에 대한 다음 비디오 튜토리얼에서는 조정되지 않은 전원 공급 장치를 사용하는 방법을 살펴보고 조정되지 않은 전원 공급 장치가 출력을 제어하는 ​​데 어떻게 어려움을 겪는지 살펴보겠습니다.
