바이폴라 트랜지스터와 마찬가지로 JFET는 차단 모드와 포화 모드 사이의 활성 모드에서 전류를 "조절"할 수 있습니다 . JFET 동작을 더 잘 이해하기 위해 기본 바이폴라 트랜지스터 기능을 탐구하는 데 사용된 것과 유사한 SPICE 시뮬레이션을 설정해 보겠습니다 . JFET 동작의 Spice 시뮬레이션jfet 시뮬레이션 vin 0 1 dc 1 j1 2 1 0 mod1 vammeter 3 2 dc 0 v1 3 0 dc .model mod1 njf .dc v1 0 2 0.05 .plot dc i(vammeter) .end회로도에서 "Q 1 " 로 표시된 트랜지스터는 SPICE 넷리스트에서 j1 로 표시됩니다 . 모든 트랜지스터 유형은 회로도에서 일반적으로 "Q" 소자로 지칭됩니다. 저항을 "R"로, 커패시..

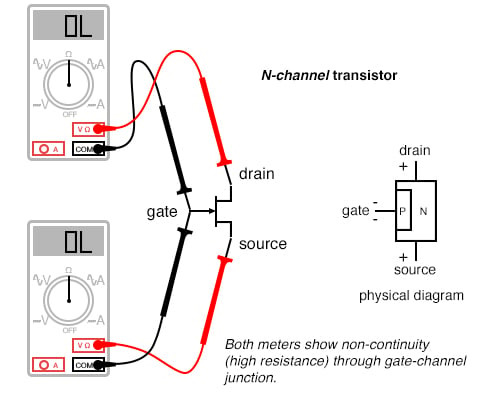

멀티미터 로 JFET를 테스트하는 것은 비교적 쉬운 작업처럼 보일 수 있습니다. 테스트할 PN 접합이 하나뿐이기 때문입니다 . 게이트와 소스 사이 또는 게이트와 드레인 사이를 측정하면 됩니다.N채널 JFET의 연속성 테스트하지만 드레인-소스 채널을 통한 연속성 테스트는 또 다른 문제입니다. 이전 섹션에서 게이트-채널 PN 접합의 커패시턴스에 저장된 전하가 외부 전압을 인가하지 않고도 JFET를 핀치오프 상태로 유지할 수 있다는 것을 기억하십니까 ? JFET를 손에 들고 테스트할 때에도 이러한 현상이 발생할 수 있습니다! 결과적으로, 게이트-채널 접합에 전하가 저장되는지 여부를 알 수 없기 때문에 해당 채널을 통한 연속성 측정값은 예측할 수 없습니다. 물론, 소자의 어떤 단자가 게이트, 소스, 드레인인지 ..

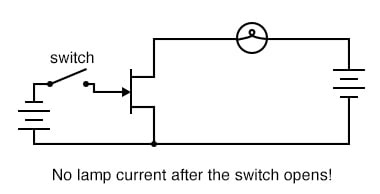

바이폴라 트랜지스터 와 마찬가지로 , 전계 효과 트랜지스터는 부하에 공급되는 전력을 제어하는 온/오프 스위치로 사용될 수 있습니다. JFET를 스위치로 사용하는 방법에 대한 연구를 익숙한 스위치/램프 회로를 통해 시작해 보겠습니다.JFET의 제어된 전류는 소스와 드레인 사이로 흐른다는 점을 기억하고 위 회로에서 스위치의 두 끝을 JFET의 소스 및 드레인 연결로 대체합니다.아직 눈치채지 못하셨겠지만, JFET의 소스와 드레인 연결은 회로 기호에서 동일하게 보입니다. 화살표로 이미터와 컬렉터가 명확하게 구분되는 바이폴라 접합 트랜지스터와 달리, JFET의 소스와 드레인 라인은 모두 반도체 채널을 나타내는 막대에 수직으로 연결됩니다. 이는 우연이 아닙니다. 실제로 JFET의 소스와 드레인 라인은 종종 호환되..

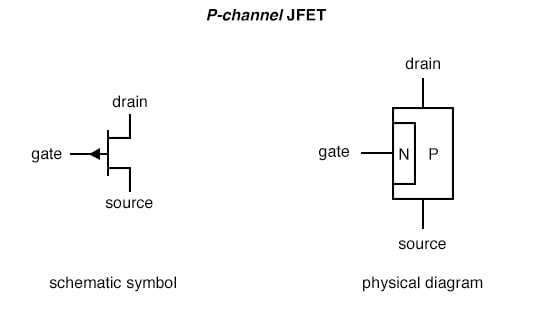

트랜지스터는 저전력 전기 신호를 인가하여 전류를 제어하는 반도체 소자입니다. 트랜지스터는 크게 바이폴라 트랜지스터와 전계 효과 트랜지스터, 두 가지로 나눌 수 있습니다. 지난 장에서는 작은 전류를 이용하여 큰 전류를 제어하는 바이폴라 트랜지스터에 대해 살펴보았습니다. 이번 장에서는 작은 전압을 이용하여 전류를 제어하는 전계 효과 트랜지스터의 일반적인 개념을 소개하고, 접합 전계 효과 트랜지스터라는 특정 유형에 대해 집중적으로 살펴보겠습니다. 다음 장에서는 또 다른 유형의 전계 효과 트랜지스터인 절연 게이트 트랜지스터에 대해 살펴보겠습니다.모든 전계 효과 트랜지스터는 바이폴라 소자가 아닌 단극성 소자입니다. 즉, 트랜지스터를 통과하는 주요 전류는 N형 반도체를 통과하는 전자 또는 P형 반도체를 통과하는 정..

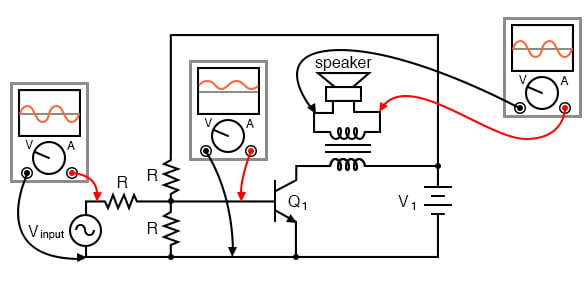

이상적인 트랜지스터는 신호 증폭 시 왜곡이 0%입니다. 이득은 모든 주파수로 확장됩니다. 또한 수백 도의 온도에서 수백 암페어의 전류를 제어할 수 있습니다. 하지만 실제로는 왜곡이 발생합니다. 증폭은 고주파수 영역에서 제한됩니다. 실제 부품은 수십 암페어만 처리할 수 있으므로 주의가 필요합니다. 더 높은 전류를 위해 트랜지스터를 병렬 연결할 때는 주의해야 합니다. 고온에서 작동할 경우, 주의하지 않으면 트랜지스터가 파손될 수 있습니다.비선형성클래스 A 공통 이미터 증폭기(이전 그림과 유사)는 아래 그림에서 거의 클리핑될 때까지 구동됩니다. 양의 피크가 음의 피크보다 더 평평하다는 점에 유의하십시오. 이러한 왜곡은 고음질 오디오와 같은 많은 애플리케이션에서 용납될 수 없습니다.대신호 공통 에미터 증폭기의 ..

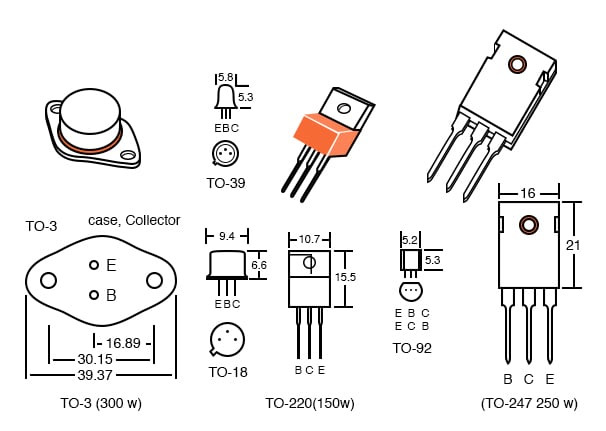

모든 전기 및 전자 부품과 마찬가지로 트랜지스터는 손상 없이 처리할 수 있는 전압과 전류의 양이 제한되어 있습니다. 트랜지스터는 흔히 접하는 다른 부품보다 더 복잡하기 때문에 정격 종류가 더 다양합니다. 다음은 일반적인 트랜지스터 정격에 대한 세부적인 설명입니다.전력 소모트랜지스터가 컬렉터와 이미터 사이에 전류를 흐르게 하면 두 지점 사이의 전압도 낮아집니다. 트랜지스터가 소모하는 전력은 컬렉터 전류와 컬렉터-이미터 전압의 곱과 같습니다. 저항과 마찬가지로 트랜지스터도 손상 없이 안전하게 소모할 수 있는 와트 수에 따라 정격이 정해집니다.고온은 모든 반도체 소자의 최대 적이며, 바이폴라 트랜지스터는 대부분의 소자보다 열 손상에 더 취약합니다. 전력 정격은 항상 주변 공기 온도를 기준으로 합니다. 트랜지스..

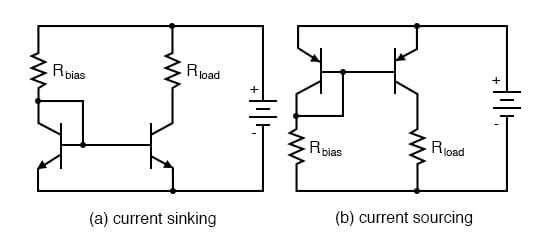

바이폴라 접합 트랜지스터 또는 BJT 전류 미러바이폴라 접합 트랜지스터를 적용하는 데 자주 사용되는 회로는 전류 미러 라고 불리는데 , 이는 간단한 전류 조절기 역할을 하며 광범위한 부하 저항 에 걸쳐 부하에 거의 일정한 전류를 공급합니다 .트랜지스터가 활성 모드 로 동작할 때 , 컬렉터 전류는 베이스 전류에 β를 곱한 값과 같습니다. 또한 컬렉터 전류와 이미터 전류의 비율을 α라고 합니다. 컬렉터 전류는 베이스 전류에 β를 곱한 값과 같고, 이미터 전류는 베이스 전류와 컬렉터 전류의 합이므로, α는 β로부터 수학적으로 유도될 수 있습니다. 대수적으로 계산하면 모든 트랜지스터에 대해 α = β/(β+1)임을 알 수 있습니다.능동 트랜지스터를 통해 일정한 베이스 전류를 유지하면 β 비율에 따라 컬렉터 전류..

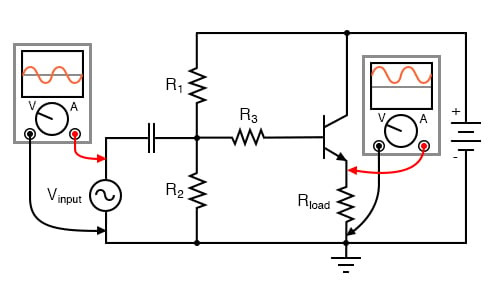

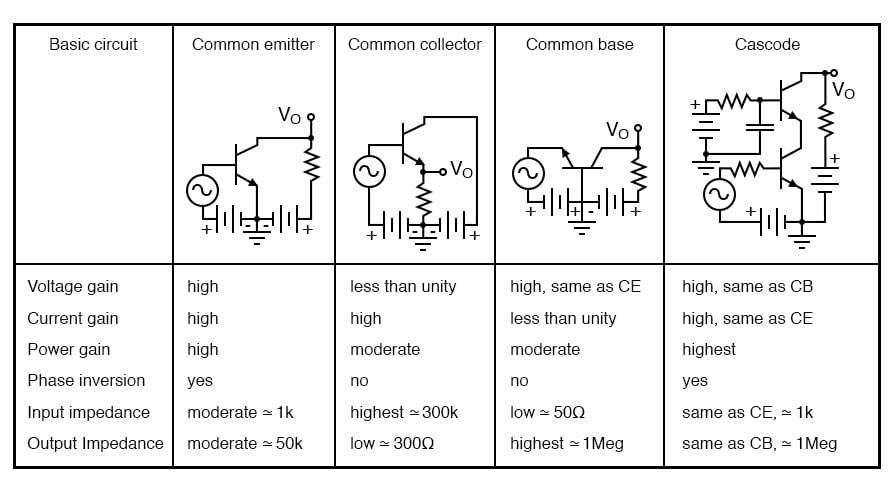

입력 임피던스는 아래 그림에 표시된 회로 구성에 따라 상당히 달라집니다. 또한 바이어스에 따라서도 달라집니다. 여기서는 고려하지 않았지만, 입력 임피던스는 복소수이며 주파수에 따라 달라집니다. 공통 이미터와 공통 컬렉터의 경우, 입력 임피던스는 베이스 저항에 β를 곱한 값입니다. 베이스 저항은 트랜지스터 내부와 외부 모두에 존재할 수 있습니다. 공동수금자의 경우 :R = βR E 공통 이미터 회로 의 경우 조금 더 복잡합니다 . 이미터 내부 저항 rEE를 알아야 합니다 .이는 다음과 같이 주어집니다.r EE = KT/I E m 여기서: K=1.38×10-23 와트 -초/ o C, 볼츠만 상수 T= 켈빈 온도 ≅300. I E = 이미터 전류 m = 실리콘의 경우 1~2로 변함 R E ≅ 0.026V/I ..

증폭기의 출력 신호의 일부가 입력에 연결되어 증폭기가 출력 신호의 일부를 증폭하는 경우를 피드백 이라고 합니다 .피드백 카테고리피드백에는 긍정적 피드백 ( 재생적이 라고도 함 ) 과 부정적 피드백 ( 퇴행적이 라고도 함 ) 의 두 가지 유형이 있습니다 .긍정적인 피드백증폭기의 출력 전압 변화 방향을 강화하는 반면, 음의 피드백은 그 반대의 역할을 합니다.피드백의 익숙한 예는 공공 주소("PA") 시스템에서 누군가가 마이크를 스피커에 너무 가까이 대면 발생합니다. 오디오 증폭기 시스템이 소음을 감지하고 증폭하기 때문에 고음의 "윙윙" 또는 "울부짖는" 소리가 발생합니다. 구체적으로 이는 양성 또는 재생성 피드백의 예입니다. 마이크에서 감지된 모든 소리가 스피커에서 증폭되어 더 큰 소리로 바뀌고, 다시 마이..

AC 신호원과 직렬로 배터리를 삽입하지 않고도 증폭기 입력 신호에 필요한 DC 바이어스 전압을 생성하는 과제를 해결하기 위해, DC 전원에 연결된 전압 분배기를 사용했습니다 . 이 전압 분배기를 AC 입력 신호와 함께 사용하기 위해, 고역 통과 필터 역할을 하는 커패시터를 통해 신호원을 분배기에 "결합"했습니다 . 이러한 필터링을 통해 AC 신호원의 낮은 임피던스는 전압 분배기 하단 저항에서 강하된 DC 전압을 "단락"시킬 수 없었습니다. 간단한 해결책이지만, 단점도 없지 않았습니다.가장 분명한 것은 고역 통과 필터 커패시터를 사용하여 신호원을 증폭기에 결합하면 증폭기는 교류 신호만 증폭할 수 있다는 것입니다. 입력에 인가되는 안정적인 직류 전압은 전압 분배기 바이어스 전압이 입력원에서 차단되는 것과 마..
