멀티미터 로 JFET를 테스트하는 것은 비교적 쉬운 작업처럼 보일 수 있습니다. 테스트할 PN 접합이 하나뿐이기 때문입니다 . 게이트와 소스 사이 또는 게이트와 드레인 사이를 측정하면 됩니다.

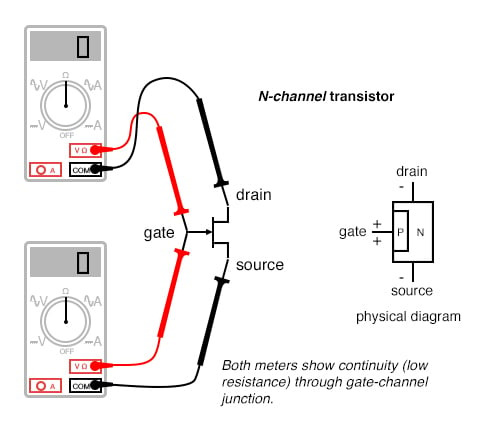

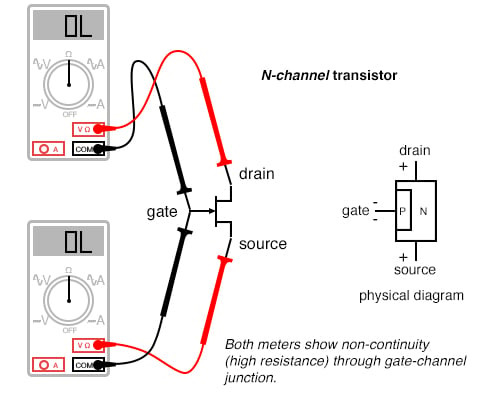

N채널 JFET의 연속성 테스트
하지만 드레인-소스 채널을 통한 연속성 테스트는 또 다른 문제입니다. 이전 섹션에서 게이트-채널 PN 접합의 커패시턴스에 저장된 전하가 외부 전압을 인가하지 않고도 JFET를 핀치오프 상태로 유지할 수 있다는 것을 기억하십니까 ? JFET를 손에 들고 테스트할 때에도 이러한 현상이 발생할 수 있습니다! 결과적으로, 게이트-채널 접합에 전하가 저장되는지 여부를 알 수 없기 때문에 해당 채널을 통한 연속성 측정값은 예측할 수 없습니다. 물론, 소자의 어떤 단자가 게이트, 소스, 드레인인지 미리 알고 있다면, 게이트와 소스 사이에 점퍼선을 연결하여 저장된 전하를 제거한 후 소스-드레인 연속성 테스트를 문제없이 진행할 수 있습니다. 그러나 어떤 단자가 어떤 단자인지 알지 못하면 소스-드레인 연결의 불확실성으로 인해 단자의 동일성을 판단하는 데 혼란이 발생할 수 있습니다.
JFET 테스트 전략
JFET를 테스트할 때 좋은 전략은 테스트 직전에 트랜지스터의 핀을 정전기 방지 폼(정전기에 민감한 전자 부품을 운송하고 보관하는 데 사용되는 소재)에 삽입하는 것입니다. 폼의 전도성은 트랜지스터를 삽입하면 모든 단자 사이에 저항 연결을 형성합니다. 이 연결은 게이트-채널 PN 접합에 축적된 모든 잔류 전압을 중성화하여 채널을 "개방"시켜 소스-드레인 연속성을 정확하게 측정할 수 있도록 합니다.
JFET 채널은 단일의 연속적인 반도체 물질이므로 일반적으로 소스와 드레인 단자 사이에 차이가 없습니다. 소스에서 드레인까지 의 저항을 측정하면 드레인에서 소스까지의 저항과 같은 값이 나옵니다. 게이트-소스 PN 접합 전압이 0일 때 이 저항은 비교적 낮아야 합니다(최대 수백 옴). 게이트와 소스 사이에 역방향 바이어스 전압을 인가하면, 미터에서 저항 값이 증가하여 채널의 핀치오프가 발생했음을 알 수 있습니다.
