핫 비아는 인쇄 회로 기판(PCB)의 고주파 애플리케이션을 위해 설계된 특수 유형의 비아입니다. 주로 접지 또는 전원 연결 역할을 하는 기존 비아와 달리 핫 비아는 PCB의 여러 레이어 간에 고속 신호를 전달합니다. 이러한 비아는 마이크로파 및 밀리미터파 회로와 같은 까다로운 환경에서 신호 무결성과 성능을 유지하는 데 필수적입니다.

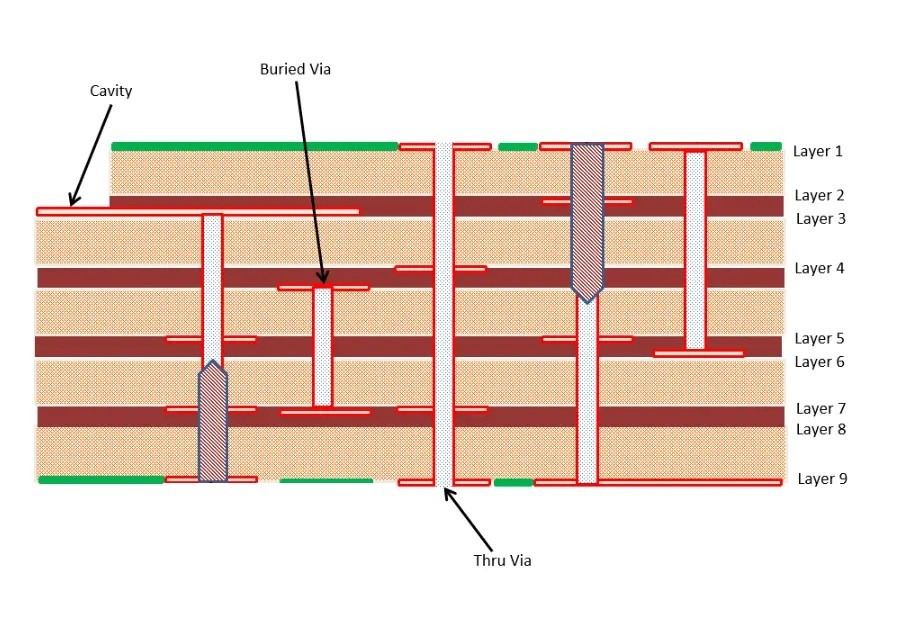

이들은 전류에 대한 저항 경로를 제공하여 기생 인덕턴스와 커패시턴스를 최소화하는 것이 중요한 고주파 애플리케이션에 이상적입니다. 핫 비아에는 두 가지 주요 유형이 있습니다. PCB를 완전히 관통하여 모든 층을 연결하는 관통 홀 비아 와 PCB 내의 특정 층만 연결하고 완전히 관통하지 않는 매립 비아 로, 더 복잡하고 컴팩트한 설계가 가능합니다.
핫 비아의 주요 기능은 PCB의 신호 레이어 간에 낮은 인덕턴스와 낮은 커패시턴스 연결을 제공하는 것입니다. 이는 신호 무결성이 가장 중요한 고주파 애플리케이션에서 필수적입니다.
주요 디자인 고려 사항
핫 비아를 설계하려면 최적의 성능을 보장하기 위해 다양한 요소를 신중하게 고려해야 합니다. 비아 직경이 작을수록 일반적으로 인덕턴스가 낮아지고 적절한 간격은 비아 간의 용량성 결합을 최소화하는 데 도움이 됩니다.
비아 재료와 도금의 선택은 비아의 전기적 특성에 상당한 영향을 미칩니다. 구리는 뛰어난 전도성으로 인해 비아에 가장 일반적으로 사용되는 도체인 반면, FR4 또는 Rogers와 같은 유전체 재료는 비아의 전기적 특성에 영향을 미칩니다. 보조 재료에는 제조 중에 구리 호일을 유전체에 고정하는 접착제, 전도성을 개선하고 부식을 방지하기 위한 니켈, 금 및 팔라듐과 같은 도금 재료, 제조 중에 원치 않는 구리를 제거하기 위한 에칭제, 에칭 공정 중에 비아 패턴을 정의하는 레지스트 재료가 포함됩니다. 추가 고려 사항에는 임피던스 제어를 개선하고 신호 크로스토크를 줄이기 위한 에폭시 또는 전도성 접착제와 같은 비아 필 재료의 사용과 비아 및 주변 영역의 기계적 및 전기적 특성을 향상시키는 언더필 재료가 포함됩니다.
응용 프로그램 및 과제
핫 비아는 다양한 응용 분야에서 필수적이며, 특히 고주파 성능이 필요한 경우에 그렇습니다. 핫 비아는 일반적으로 RF 및 마이크로파 구성 요소 , 복잡한 신호 라우팅을 위한 다층 PCB, 혹독한 환경에서 안정적인 성능을 제공하는 자동차 전자 장치와 같은 고주파 회로에 사용됩니다. 그러나 핫 비아는 또한 특정한 과제를 제시합니다. 제조 공정은 복잡할 수 있으며 정밀한 드릴링 및 도금 기술을 포함하며, 이는 비용을 증가시킬 수 있습니다. 핫 비아를 설계하려면 최적의 성능을 보장하기 위해 비아 배치, 직경 및 임피던스를 신중하게 고려해야 합니다.
