Component Creatures는 실제로 어떤 구성 요소가 무엇을 하는지 알 필요가 없는 고전적인 납땜 프로젝트입니다. 회로를 구축하기 위해 구성 요소를 납땜하는 대신 창의적으로 결합하여 작은 인형을 만든 다음 PCB에 부착합니다. 이것은 납땜 방법을 방금 배운 후 할 수 있는 좋은 프로젝트입니다 .
이 작은 공포 장면을 만든 방법을 보여드리겠지만 저를 그대로 따라할 필요는 없습니다. 록 밴드, 낭만적인 저녁 식사, 스포츠 장면 또는 마음에 드는 것을 무엇이든 만들 수 있습니다. 창의력을 발휘하여 손에 있는 부품을 사용하여 고유한 비전을 표현하는 것을 만드십시오. 추가 영감이 필요하면 Resistor Man을 검색하십시오 . 납땜 및 전자 장치에 대해 자세히 알아보려면 Electronics Class를
확인하십시오 .

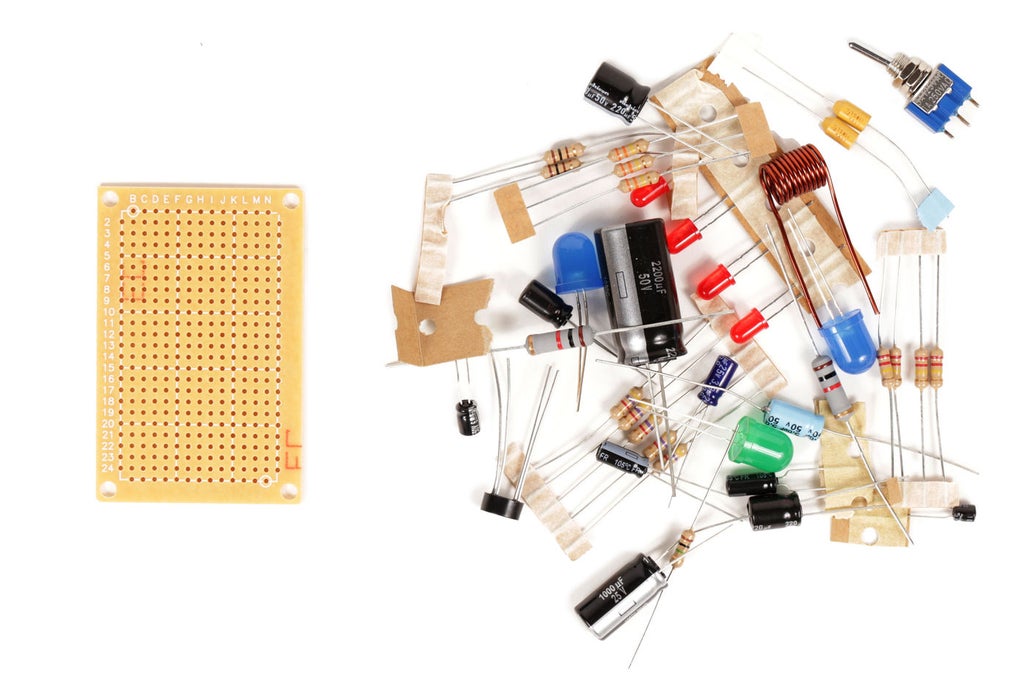

1단계: 재료
필요한 것:
(x2) PCB
(x1) 무작위 전자 부품 가방

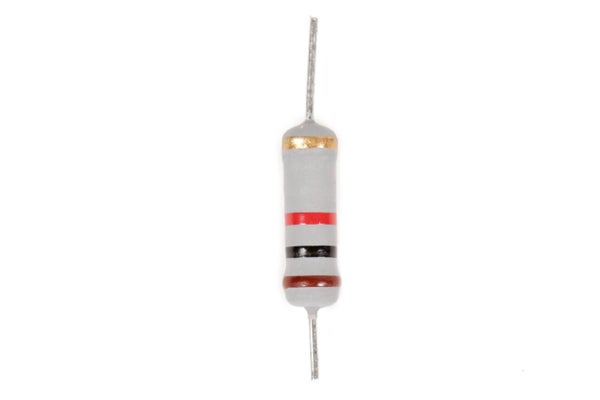

(x5) 2W 저항기 (선택 사항)**
** 이 큰 저항기는 아래 프로젝트에서 저항기 사람들을 만드는 데 특히 좋습니다. 만들 계획이라면 몇 개 사야 합니다.

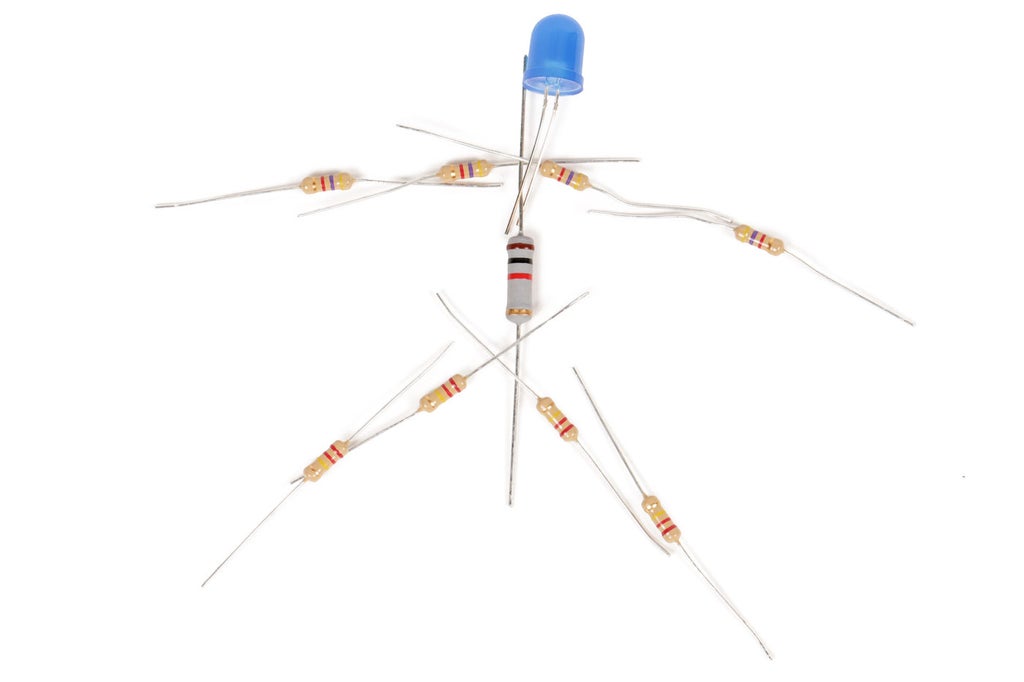

2단계: 당신의 사람을 배치하세요
사람을 배치하세요. 몸의 중앙에 큰 저항기를 두는 것이 도움이 됩니다.
그러나 비유적인 구성 요소를 만드는 데는 옳고 그른 답이 없습니다. 창의력을 마음껏 발휘하세요.

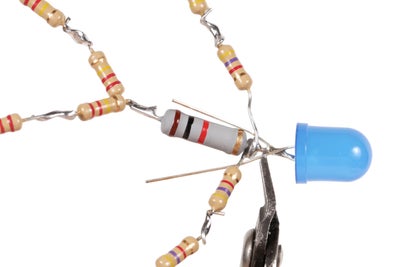

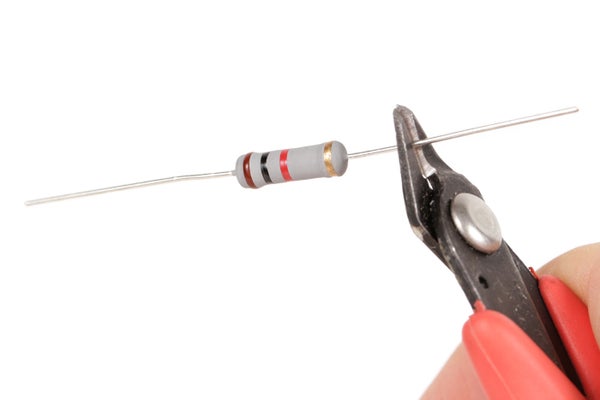

3단계: 리드 트리밍
시작하기 위해 대각선 커터를 사용하여 작업하기 조금 더 편하도록 본체 리드를 다듬었습니다.

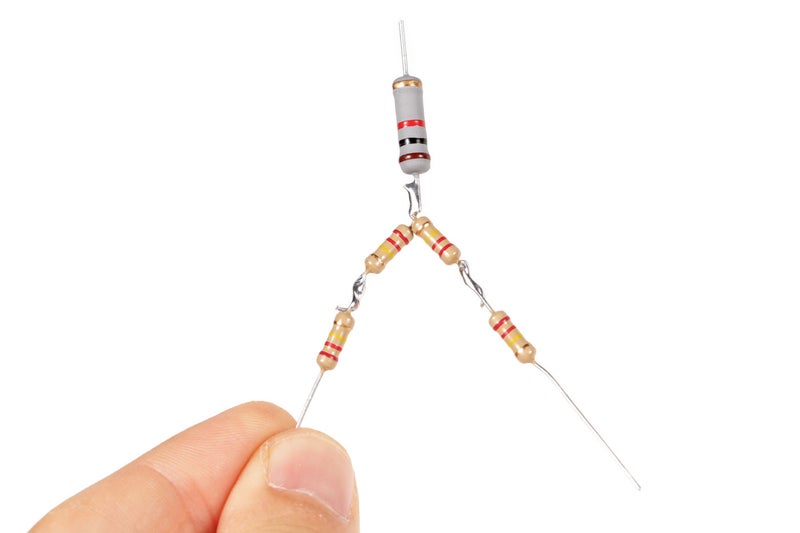

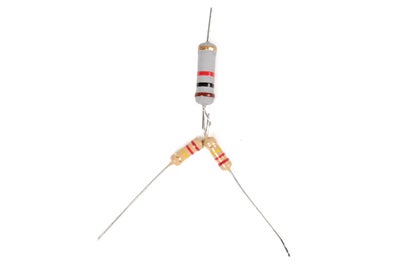

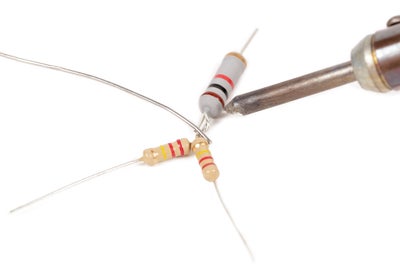

4단계: 다리 납땜 및 트림
그런 다음 허벅지와 종아리에 저항기를 납땜했습니다. 먼저 꼬아서 납땜했습니다.
구성 요소가 식은 후 여분의 전선 리드를 다듬었습니다. 그러나 나중에 모델링 옵션을 열어두기 위해 발에 길게 남겨 두었습니다.

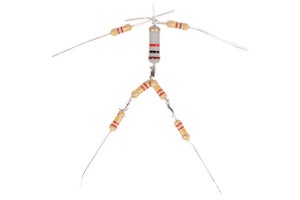

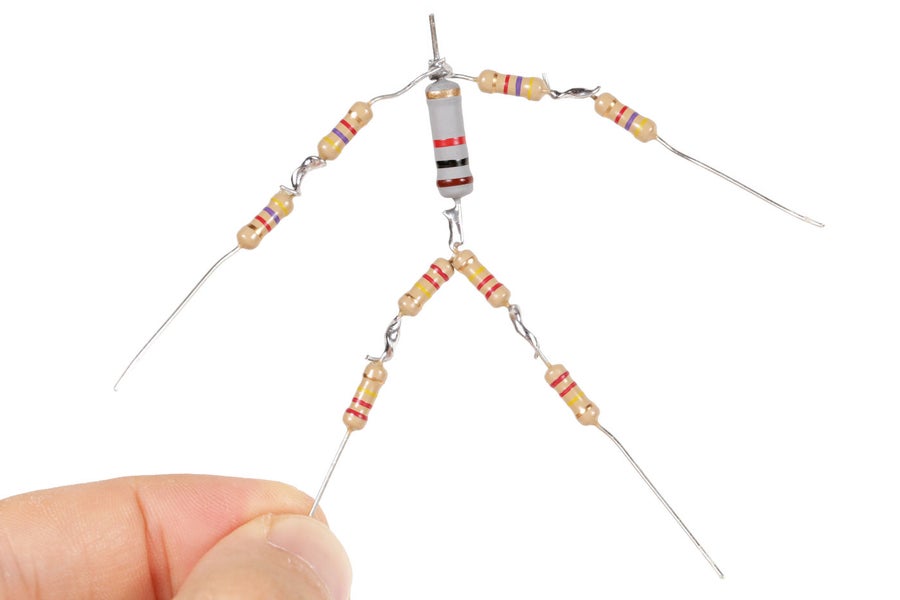

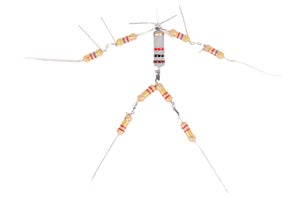

5단계: 팔
다리와 같은 과정을 거쳐 팔을 몸통에 붙였습니다.

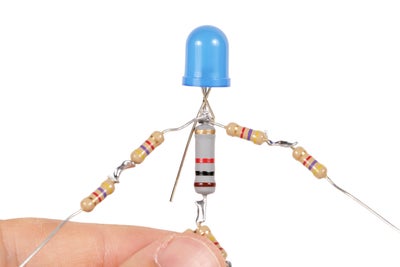

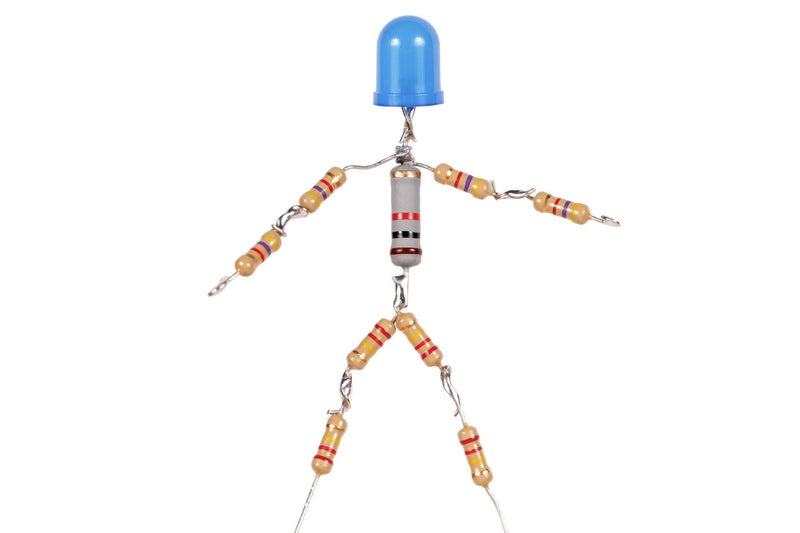

6단계: LED 헤드
그런 다음 큰 파란색 LED 머리를 어깨에 부착했습니다.
머리가 다른 구성 요소의 호스트가 될 수 없는 이유는 없습니다. 사실, 머리가 하나 이상일 수 없는 이유도 없습니다.

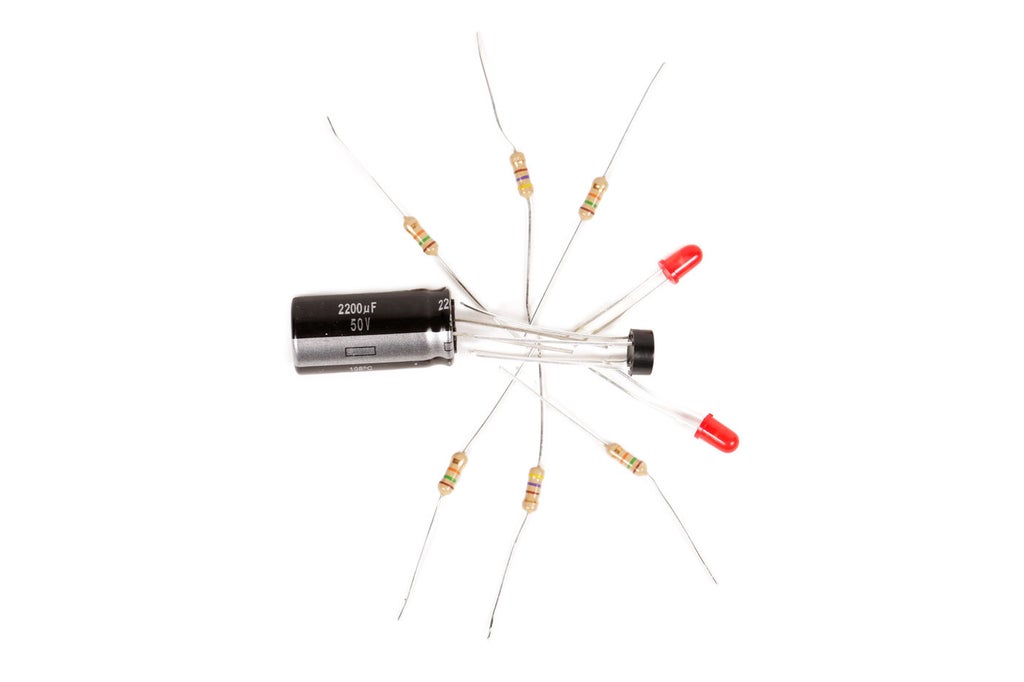

7단계: 큰 벌레
마무리하고 납땜 연습을 계속하기 위해 큰 커패시터 버그를 만들기로 했습니다.
저항기 사람과 마찬가지로 먼저 작업 표면에 놓았습니다.

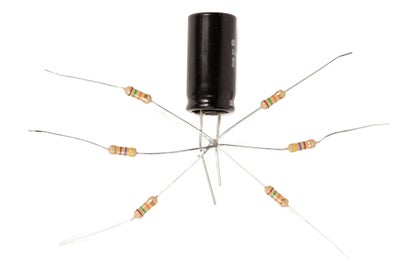

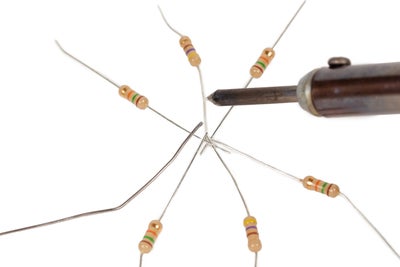

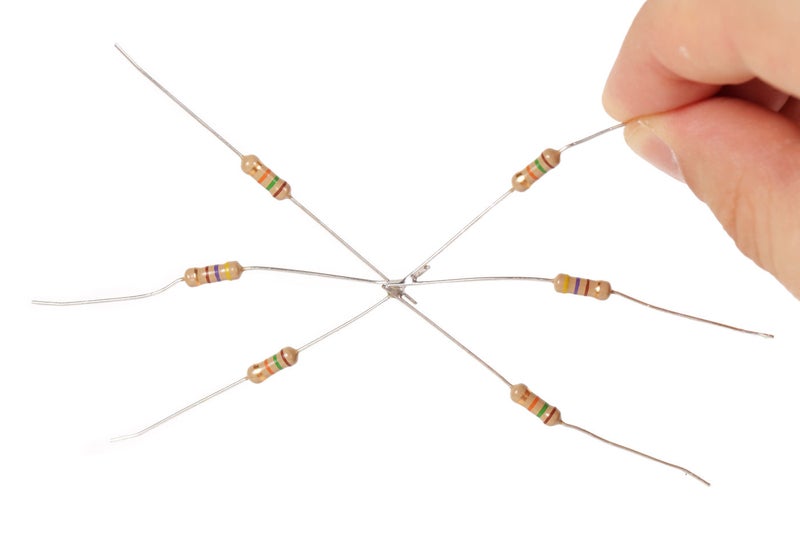

8단계: 다리 연결
이번에는 모든 발을 연결하는 것부터 시작했습니다.

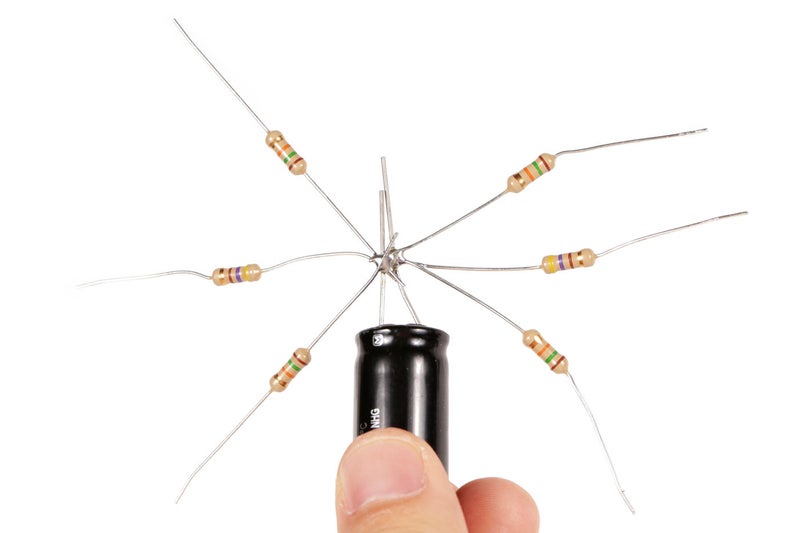

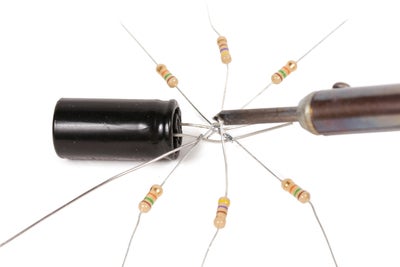

9단계: 커패시터 복부
그런 다음 큰 커패시터 복부를 벌레 뒷면에 부착했습니다.

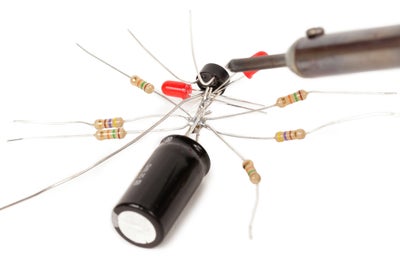

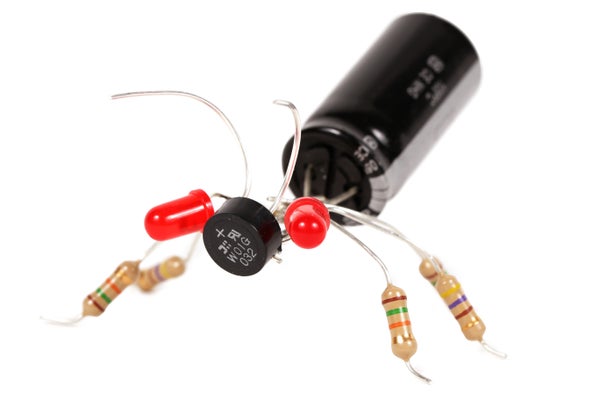

10단계: 머리
마지막으로, 4-리드 정류기와 LED를 연결하여 구슬 눈과 안테나가 달린 머리를 만들었습니다.
실제 구성 요소는 그저 제대로 보이게 하는 것보다 덜 중요합니다. 이 프로젝트는 기술적 정확성이 아니라 납땜과 미학에 관한 것입니다.

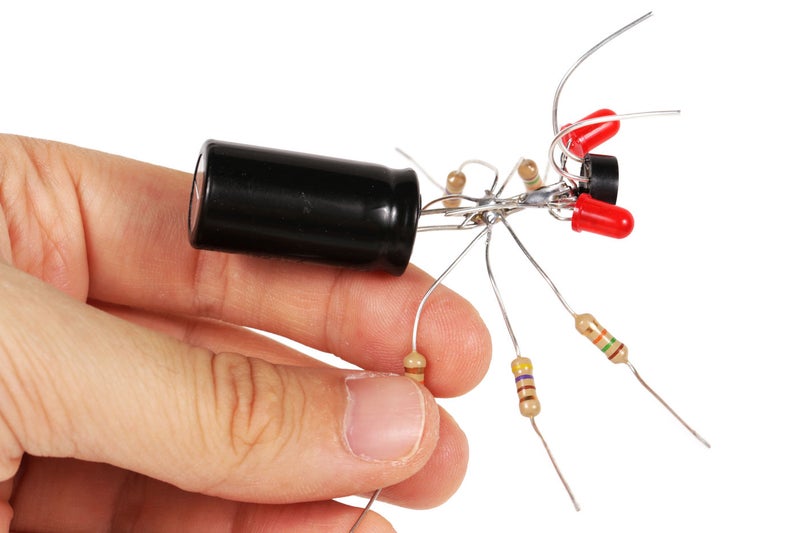

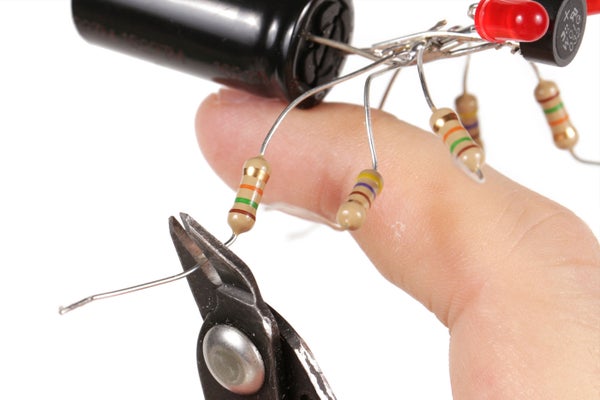

11단계: 마무리 작업
모든 것을 납땜한 후, 전선을 잘라내고 전선을 구부려서 보기에도 좋고 벌레처럼 보이도록 만들었습니다.

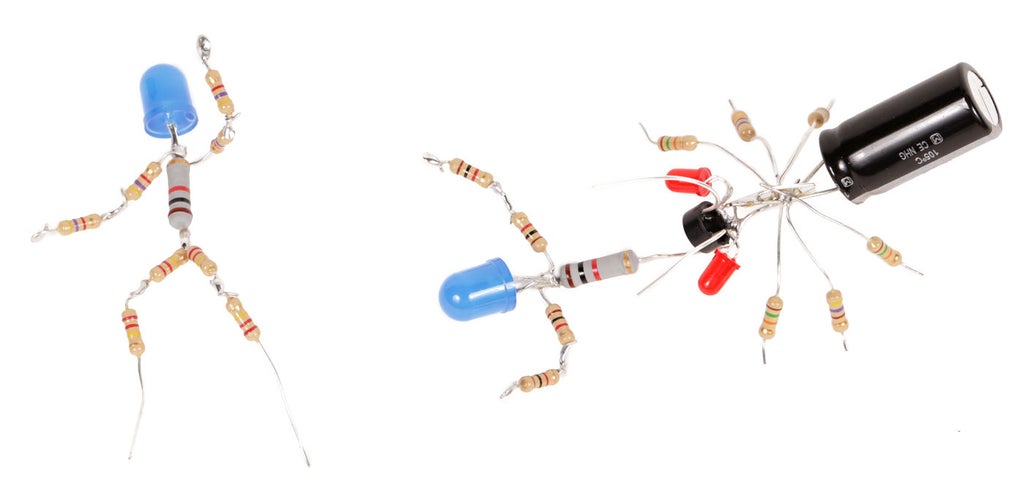

12단계: 장면 계획 및 만들기
사람과 생물을 만들었다면, 그 생물에 대한 장면을 계획하고 만들어 보세요. 여기에는 추가 생물을 만드는 것도 포함될 수 있습니다.
제 경우, 벌레가 누군가를 삼키는 동안 제 사람이 도망가는 공포 장면을 만들고 싶었습니다. 여기에는 또 다른 반인격을 만드는 것이 포함되었습니다.

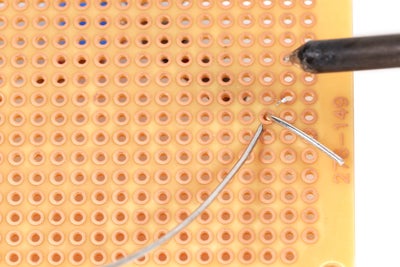

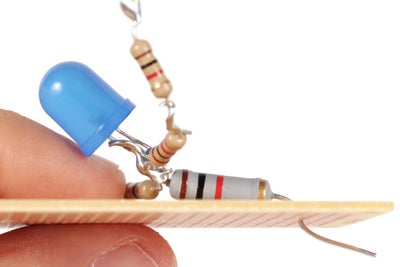

13단계: PCB
마지막으로 PCB에 크리처 리드를 삽입하고 제자리에 납땜하여 관통 홀 납땜을 연습할 수 있습니다.
대각선 커터를 사용하여 여분의 와이어 리드를 다듬어 보드가 완성되면 평평하게 놓이도록 합니다.

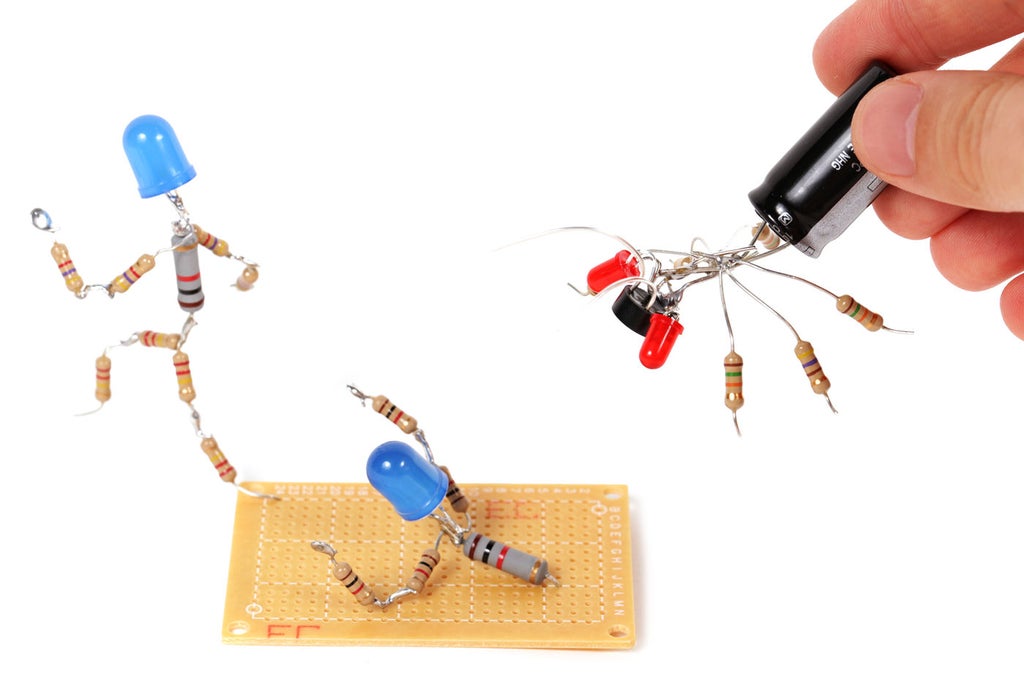

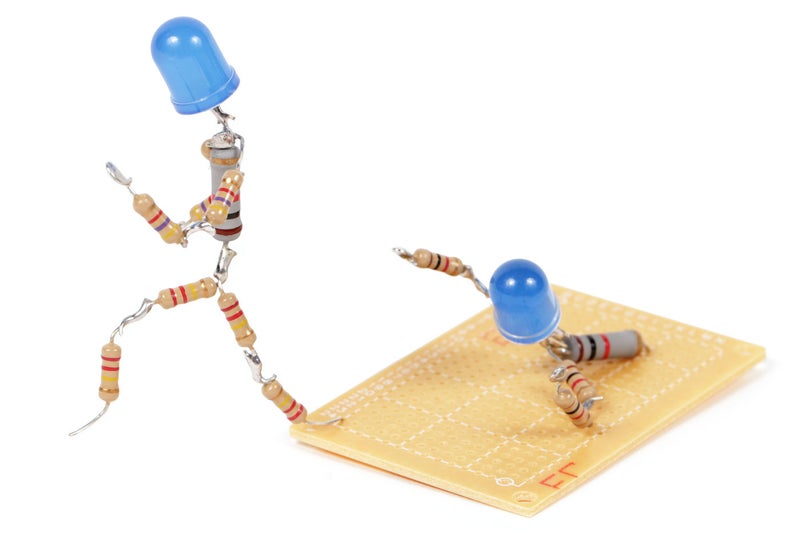

14단계: 장면 완성하기
모든 것이 완료되면 장면을 배치하면 끝입니다!
