가능하다면 작업을 하기 전에 회로의 전원을 끄세요. 시스템을 작업하기에 안전하다고 간주하려면 모든 유해 에너지원을 보호해야 합니다. 산업에서 이러한 상태에서 회로, 장치 또는 시스템을 보호하는 것을 일반적으로 제로 에너지 상태 로 두는 것으로 알려져 있습니다 . 이 수업의 초점은 물론 전기 안전입니다. 그러나 이러한 원칙 중 다수는 비전기 시스템에도 적용됩니다.
제로 에너지 상태: 유해 에너지 확보
제로 에너지 상태에서 무언가를 보호한다는 것은 다음을 포함하되 이에 국한되지 않는 모든 종류의 잠재 에너지나 저장된 에너지를 제거하는 것을 의미합니다.
- 위험한 전압
- 스프링 압력
- 유압(액체) 압력
- 공압(공기) 압력
- 매달린 무게
- 화학 에너지(가연성 또는 기타 반응성 물질)
- 핵에너지(방사성 또는 핵분열성 물질)
전압은 본질적으로 잠재 에너지의 표현입니다. 첫 번째 장에서 저는 전압의 잠재 에너지에 대한 비유로 상승된 액체를 사용하기도 했습니다. 전류(흐름)를 생성할 수 있는 용량(전위)을 가지고 있지만, 흐름에 적합한 경로가 확립되고 흐름에 대한 저항이 극복될 때까지는 반드시 그 전위를 실현하지 못합니다.
고전압이 흐르는 전선 한 쌍은 신체에 치명적인 양의 전류를 흘릴 만큼 충분한 잠재 에너지를 가지고 있음에도 불구하고 위험해 보이거나 들리지 않습니다. 그 전압이 현재 아무런 역할을 하지 않더라도 그럴 가능성이 있으며, 그 전위는 전선에 물리적으로 접촉하기에 안전하기 전에 중성화되어야 합니다.
모든 적절하게 설계된 회로에는 회로에서 전압을 확보하기 위한 "분리" 스위치 메커니즘이 있습니다. 때때로 이러한 "분리"는 과도한 전류 조건에서 자동으로 개방되는 이중 목적을 제공하는데, 이 경우 "회로 차단기"라고 합니다.
다른 경우, 분리 스위치는 자동 기능이 없는 엄격하게 수동으로 작동하는 장치입니다. 어느 경우든, 이는 사용자를 보호하기 위한 것이므로 올바르게 사용해야 합니다. 분리 장치는 장치를 켜고 끄는 데 사용되는 일반 스위치와 분리되어야 합니다. 이는 안전 스위치이며, 시스템을 제로 에너지 상태로 보호하는 데만 사용됩니다.

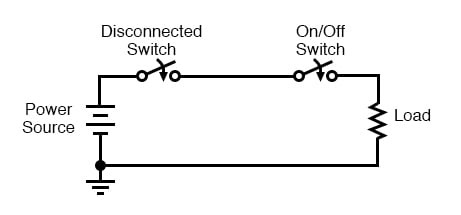

표시된 대로 분리 스위치가 "열린" 위치에 있으면(연속성 없음), 회로가 끊어지고 전류가 존재하지 않습니다. 부하에 전압이 0이 되고 소스의 전체 전압이 분리 스위치의 열린 접점에 걸쳐 떨어집니다.

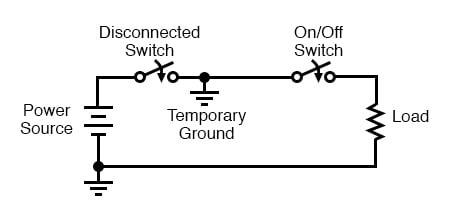

회로의 하단 도체 에 분리 스위치가 필요 없다는 점에 유의하십시오 . 회로의 해당 측면은 지구(접지)에 단단히 연결되어 있기 때문에 지구와 전기적으로 공통이며 그대로 두는 것이 가장 좋습니다. 이 회로의 부하에서 작업하는 인력의 최대 안전을 위해 부하의 상단에 임시 접지 연결을 설정하여 부하에 전압이 떨어지지 않도록 할 수 있습니다.
임시 접지 연결이 이루어지면 부하 배선의 양쪽이 접지되어 부하에서 제로 에너지 상태가 확보됩니다.

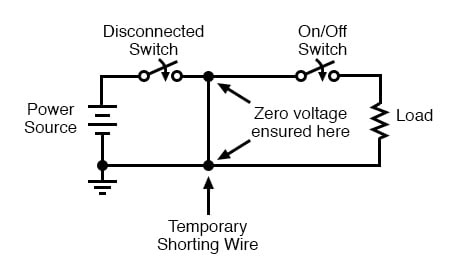

부하 양쪽에 접지 연결을 하는 것은 전선으로 부하를 단락시키는 것과 전기적으로 동일하므로 최대 안전성이라는 동일한 목표를 달성하는 또 다른 방법입니다.
어느 쪽이든 부하의 양쪽은 전기적으로 지구와 공통 이 되어 부하의 양쪽과 사람들이 서 있는 지면 사이에 전압(잠재 에너지)이 없습니다. 전원이 끊긴 전력 시스템에서 도체를 일시적으로 접지하는 이 기술은 고전압 전력 분배 시스템에서 수행되는 유지 관리 작업에서 매우 일반적입니다.
이러한 예방 조치의 또 다른 이점은 사람들이 여전히 부하에 접촉하고 있는 동안 분리 스위치가 닫힐 가능성(회로 연속성이 확립되도록 "켜짐")을 방지하는 것입니다.
부하에 연결된 임시 전선은 분리 스위치가 닫힐 때 단락을 일으켜 회로의 과전류 보호 장치(회로 차단기 또는 퓨즈)를 즉시 트립시켜 전원을 다시 차단합니다. 이런 일이 발생하면 분리 스위치가 손상될 가능성이 크지만 부하에 있는 작업자는 안전하게 보호됩니다.
이 시점에서 과전류 장치는 감전으로부터 보호하도록 의도된 것이 아니라는 점을 언급하는 것이 좋을 듯합니다. 오히려 과전류로 인해 도체가 과열되는 것을 방지하기 위해 존재합니다.
방금 설명한 임시 단락선은 분리 스위치가 닫히면 회로의 과전류 장치가 "트립"되도록 만들지만, 감전 보호가 이러한 장치의 의도된 기능이 아니라는 것을 깨달으십시오. 단락선이 있는 경우 주요 기능은 단순히 작업자 보호 목적으로 활용될 뿐입니다.
구조화된 안전 시스템: 잠금/태그 아웃
회로에서 작업이 진행되는 동안 모든 분리 장치를 개방(오프) 위치에 고정하고 그 상태를 유지하는 것이 중요하기 때문에 구조화된 안전 시스템을 구축해야 합니다. 이러한 시스템은 산업에서 일반적으로 사용되며 Lock-out/Tag-out 이라고 합니다 .
잠금/태그 아웃 절차는 다음과 같이 진행됩니다. 보안 회로에서 작업하는 모든 개인은 시스템에서 작업하기 전에 분리 장치의 제어 레버에 개인용 패드락이나 조합 자물쇠를 설정합니다.
또한, 그들은 시스템에서 수행하려는 작업의 성격과 기간을 설명하는 태그를 자물쇠에 걸어두는 것을 작성하고 서명해야 합니다. "잠겨야 할" 여러 에너지원이 있는 경우(여러 개의 분리, 보호해야 할 전기 및 기계적 에너지원 모두 등), 작업자는 작업을 시작하기 전에 시스템에서 전원을 확보하는 데 필요한 만큼 많은 자물쇠를 사용해야 합니다.
이런 식으로, 모든 분리 및 차단 장치에서 마지막 잠금 장치가 제거될 때까지 시스템은 제로 에너지 상태로 유지되며, 이는 모든 근로자가 자신의 개인 잠금 장치를 제거하여 동의한다는 것을 의미합니다. 시스템에 다시 에너지를 공급하기로 결정하고 모든 사람이 잠금 장치를 제거한 후에도 한 사람의 잠금 장치가 그대로 남아 있는 경우 태그는 그 사람이 누구이고 무엇을 하고 있는지 보여줍니다.
좋은 잠금/태그 아웃 안전 프로그램이 있더라도 여전히 근면성과 상식적 예방 조치가 필요합니다. 이는 특히 많은 사람들이 한 번에 장치나 시스템에서 작업할 수 있는 산업 환경에서 더욱 그렇습니다. 이러한 사람들 중 일부는 적절한 잠금/태그 아웃 절차를 알지 못하거나 알고 있지만 따르기에는 너무 안주할 수 있습니다. 모든 사람이 안전 규칙을 따랐다고 가정하지 마세요!
전기 시스템이 잠기고 개인 잠금 장치로 태그가 지정된 후에는 전압이 실제로 0 상태로 고정되었는지 다시 확인해야 합니다. 확인하는 한 가지 방법은 시작 스위치 나 버튼을 작동시키면 기계(또는 작업 중인 것이 무엇이든)가 시동되는지 확인하는 것입니다.
시작되면 전기 전력을 성공적으로 확보하지 못했다는 것을 알게 됩니다. 또한 회로의 도체를 실제로 만지기 전에 측정 장치로 위험한 전압이 있는지 항상 확인해야 합니다. 가장 안전하게 하려면 미터를 확인하고, 사용하고, 확인하는 다음 절차를 따라야 합니다.
- 알려진 전압원에 대한 미터기의 표시가 올바른지 확인하세요.
- 미터를 사용하여 잠긴 회로에 위험한 전압이 있는지 테스트하세요.
- 전압의 알려진 공급원에서 미터기를 한 번 더 확인하여 여전히 정상적으로 표시되는지 확인하세요.
이것이 과도하거나 심지어 편집증적으로 보일 수 있지만, 감전을 예방하는 입증된 기술입니다. 저는 한때 회로가 "죽었는지" 확인하기 위해 회로를 점검하던 중 전압을 표시해야 할 때 미터가 전압을 표시하지 않는 것을 보았습니다. 전압의 존재를 확인하기 위해 다른 수단을 사용하지 않았다면, 저는 오늘 이 글을 쓸 수 없었을 것입니다.
위험한 상태를 점검해야 할 때 전압계가 결함이 있을 가능성이 항상 있습니다. 이러한 단계를 따르면 깨진 미터로 인해 치명적인 상황에 빠지지 않도록 하는 데 도움이 됩니다.
마지막으로 전기 작업자는 안전 점검 절차에서 실제로 도체를 만지는 것이 안전하다고 간주되는 지점에 도착하게 됩니다. 모든 예방 조치를 취한 후에도 위험한 전압이 존재할 가능성이 여전히 있다는 점을 명심하세요(매우 가능성이 낮지만).
이 시점에서 취해야 할 마지막 예방 조치는 도체를 잡기 전에 손등으로 도체와 잠깐 접촉 하거나 도체와 접촉하는 금속 도구를 잡는 것입니다. 이유는 무엇일까요? 어떤 이유에서든 도체와 접지 사이에 여전히 전압이 있는 경우 충격 반응(주먹을 꽉 쥐기)으로 인한 손가락 움직임으로 도체와의 접촉이 끊어질 것입니다.
이것은 전기 작업자가 전력 시스템에서 작업을 시작하기 전에 취해야 할 마지막 단계이며, 위험한 전압을 확인하는 대체 방법으로 사용되어서 는 안 됩니다 . 미터의 신뢰성을 의심할 만한 이유가 있는 경우 다른 미터를 사용하여 "두 번째 의견"을 얻으십시오.
검토:
- 제로 에너지 상태 : 회로, 장치 또는 시스템이 안전하게 보호되어 해당 장치에서 작업하는 사람에게 해를 끼칠 수 있는 잠재 에너지가 존재하지 않는 상태입니다.
- 적절하게 설계된 전기 시스템에는 제로 에너지 상태에 대한 편리한 준비를 위해 분리 스위치 장치가 있어야 합니다.
- 부하에 작업하는 인력을 보호하기 위해 임시 접지선이나 단락선을 부하에 연결할 수 있습니다.
- 잠금/태그아웃은 다음과 같이 작동합니다. 제로 에너지 상태에서 시스템을 작업할 때 작업자는 해당 시스템에서 자신의 작업과 관련된 모든 에너지 분리 장치에 개인용 패드락이나 조합 자물쇠를 겁니다. 또한, 모든 자물쇠에 작업의 성격과 기간, 그리고 작업을 하는 사람을 설명하는 태그를 겁니다.
- "잠금" 후 테스트 장비로 회로가 제로 에너지 상태로 보호되었는지 항상 확인하십시오. 회로를 점검하기 전과 후에 미터를 테스트하여 제대로 작동하는지 확인하십시오.
- 전기가 끊긴 것으로 생각되는 전력 시스템의 도체와 실제로 접촉해야 할 때는 먼저 한 손등을 이용하여 접촉하십시오. 이렇게 하면 감전이 발생하더라도 근육 반응으로 손가락이 도체에서 떨어질 것입니다.
