L 패드 감쇠기

L 패드 감쇠기는 신호의 진폭을 줄이기 위해 고정 수동 감쇠기로 사용할 수 있는 간단한 저항성 전압 분배기 네트워크입니다.

기본 형태에서 L 패드 감쇠기는 더 낮은 전압을 생성하기 위해 많은 전기 및 전자 회로에 사용되는 매우 간단한 전압 분배기 네트워크에 지나지 않습니다.

이번 차이점은 이 유형의 감쇠기가 전송선에서 손실(감쇠)을 생성하거나 불균형 소스 및 부하 네트워크의 임피던스를 일치시키기 위해 주파수 종속 회로에 사용된다는 것입니다.

L- 패드 감쇠기는 아래와 같이 전압 분배기 네트워크를 형성하는 두 저항 사이의 비율로 전압 소스를 통해 연결된 서로 직렬로 연결된 두 개의 순수 저항 요소로 구성됩니다.

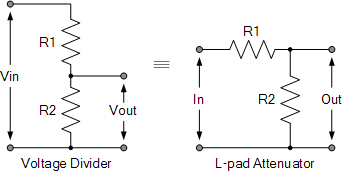

기본 L 패드 감쇠기 회로



L 패드 감쇠기 설계가 입력 전압을 어느 정도 줄이는 데 사용되는 전압 분배기 회로와 동일하다는 것을 알 수 있습니다. 2개의 저항기는 입력 전압 전체에 걸쳐 직렬로 연결되는 반면, 출력 신호 또는 전압은 단 하나의 저항에 걸쳐 취해지는 반면, 2개의 저항 요소는 반전된 문자 "L" 모양을 형성하므로 이름이 "L"이 됩니다. -패드 감쇠기”. 이러한 유형의 회로의 경우 감쇠는 Vout/Vin 으로 제공됩니다 .

입력 저항 R1 은 출력과 직렬로 연결되어 있고, 저항 R2는 출력과 병렬로 연결되어 부하와 연결되어 있습니다. 그런 다음 이 "L" 모양 배열에 의해 제공되는 출력 전압은 표시된 대로 두 저항 값의 비율과 동일한 계수로 나뉩니다.

L 패드 감쇠기는 순수 저항성 부품으로 만들어졌으므로 감쇠기에는 위상 변화가 없습니다. 소스와 부하 사이에 감쇠기를 삽입해도 소스 전압이 변경되어서는 안 되며, 따라서 소스에서 나타나는 저항은 항상 동일하게 유지되어야 합니다.

두 저항 요소는 일정한 값을 가지므로 부하의 임피던스가 무한하지 않으면 감쇠가 변경되고 임피던스도 변경됩니다. 결과적으로 L 패드 감쇠기는 한 방향으로만 임피던스 정합을 제공할 수 있습니다.

L-패드 감쇠기는 최대 전력 전송을 제공하기 위해 소스와 부하 사이의 임피던스를 일치시키면서 더 크거나 더 강력한 신호를 줄이기 위해 오디오 애플리케이션에서 일반적으로 사용됩니다. 그러나 소스의 임피던스가 부하의 임피던스와 다른 경우 L 패드 감쇠기는 두 임피던스 중 하나만 일치하도록 만들 수 있습니다.

이는 저항 요소의 배열이 양방향에서 네트워크를 바라볼 때 동일한 임피던스를 생성하지 않기 때문입니다. 즉, L-패드 감쇠기는 비대칭 감쇠기이므로 감쇠 네트워크가 양방향에서 두 개의 동일하지 않은 임피던스를 일치시켜야 하는 경우 대칭 "T-패드" 또는 "Pi-패드"와 같은 다른 유형의 감쇠기 ” 감쇠기를 사용해야 합니다.

동일한 임피던스를 갖는 L-패드 감쇠기

앞서 언급했듯이 수동 감쇠기는 신호에 왜곡을 일으키지 않고 오디오 또는 무선 주파수 신호의 전력이나 신호 레벨을 줄이도록 설계된 저항성 네트워크입니다. 때로는 오디오 증폭기의 출력이 너무 높을 수 있으며 이 신호를 스피커에 공급하려면 감쇠가 필요합니다.

예를 들어, 출력 소스 임피던스( Z S )가 8Ω이고 스피커 부하( Z L )가 8Ω 에 공급되는 앰프에서 전달되는 전력을 6dB만큼 줄이고 싶다고 가정해 보겠습니다 . 저항 R1  R2 의 값은 다음과 같습니다.

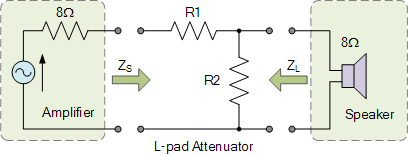

L 패드 감쇠기 회로

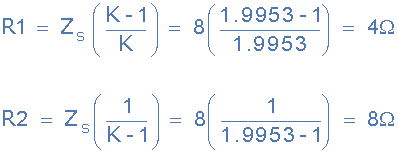

두 개의 동일한 임피던스( Z S  = Z L ) 사이에 연결된 L 패드 감쇠기 회로의 방정식은 소스 임피던스 방향을 보면 Z S 입니다.

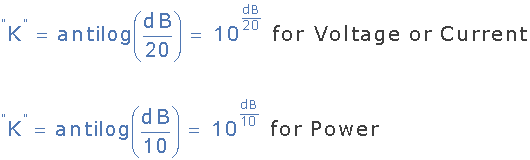

감쇠기 설계를 단순화하기 위해 위의 감쇠기 방정식에 "K" 값을 사용하여 수학을 약간 단순화할 수 있습니다.  "K" 값은 주어진 감쇠 값에 해당하는 전압, 전류 또는 전력의 비율입니다. "K" 에 대한 일반 방정식은 다음과 같습니다.



따라서 이 예에서 6dB 의 전압 감쇠에 대한 "K" 값은 10 (6/20) = 1.9953 이 됩니다 . 감쇠를 위해 이 값을 두 방정식으로 대체하면 다음과 같습니다.

그런 다음 소스 임피던스 Z S 방향을 바라보는 두 개의 동일한 임피던스 사이에서 직렬 저항의 값 R1 은 4Ω이고 병렬 저항의 값 R2 는 8Ω입니다.

이러한 유형의 L 패드 감쇠기 구성의 문제점은 임피던스 일치가 직렬 저항 R1 방향인 반면 임피던스 "불일치"는 병렬 저항 R2 방향이라는 것입니다 . 문제는 감쇠 수준이 증가함에 따라 이 불일치가 점점 커지고 감쇠 값이 높을 때 병렬 저항기의 값이 옴의 일부가 된다는 것입니다.

예를 들어 -32dB 감쇠에서 R1  R2 의 값은 7.8Ω과 0.2Ω이 되며, 이는 200mΩ으로 스피커를 효과적으로 단락시켜 앰프 출력 회로에 심각한 영향을 미칠 수 있습니다.

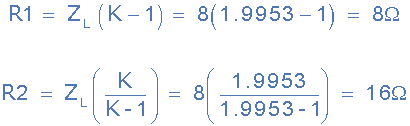

소스에 과부하를 주지 않고 감쇠를 높이는 한 가지 방법은 부하 임피던스 Z L 방향으로 회로의 임피던스를 일치시키는 것입니다 . 그러나 이제 병렬 저항 측에서 L패드 감쇠기 회로를 살펴보면 방정식이 약간 다릅니다. 그런 다음 동일한 임피던스와 부하에서 바라본 임피던스 일치 사이에서 저항 R1  R2 값은 다음과 같이 계산됩니다.

로드에서 "보고"

감쇠가 -32dB까지 증가한다는 것을 안다면 저항기의 값은 각각 R1 = 310Ω 및 R2 = 8.2Ω이 되며 이 값은 연결된 소스 회로에 대해 충분히 안전합니다.

불평등 임피던스를 갖는 L-패드 감쇠기

지금까지 우리는 신호 감쇠를 제공하기 위해 동일한 임피던스 사이에 L 패드 감쇠기를 연결하는 방법을 살펴보았습니다. 그러나 "L-패드 감쇠기"를 사용하여 두 개의 불평등 회로의 임피던스를 일치시킬 수도 있습니다. 이 임피던스 일치는 더 크거나 더 작은 임피던스 방향일 수 있지만 둘 다일 수는 없습니다. 감쇠기의 구성은 이전과 동일하지만 두 개의 불평등한 임피던스를 일치시키는 데 사용되는 방정식은 그림과 같이 다릅니다.

두 개의 동일하지 않은 임피던스 사이에서 임피던스 매칭은 소스의 두 임피던스 중 더 작은 쪽을 향합니다.

작은 임피던스에 대한 임피던스 매칭



두 개의 동일하지 않은 임피던스 사이에서 임피던스 매칭은 부하의 두 임피던스 중 더 큰 쪽을 향합니다.

더 큰 임피던스에 대한 임피던스 일치



L-패드 감쇠기 예 No2

소스 임피던스가 75Ω 인 신호 전송 라인은 최대 표시가 -12dB인 임피던스 50Ω 의 신호 강도 측정기에 연결됩니다 . 미터를 최대 전력으로 작동하기 위해 L 패드 감쇠기 회로에 필요한 저항 값을 계산합니다.

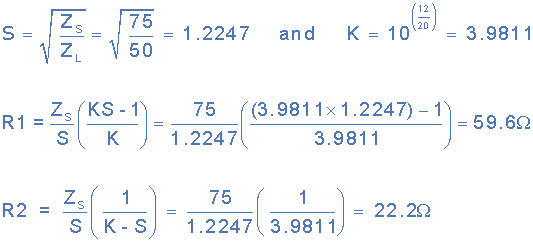

더 작은 50Ω 값에 대한 임피던스 매칭으로 저항 R1  R2 는 다음과 같이 계산됩니다.

그러면 저항 R1 은 59.6Ω이고 R2 는 22.2Ω 또는 가장 가까운 권장 값입니다.

L 패드 감쇠기를 사용하면 한 임피던스를 다른 임피던스와 완벽하게 일치시켜 고정된 감쇠량을 제공할 수 있지만 결과 회로는 "손실"이 발생합니다. 그러나 고정된 감쇠량이 중요하지 않고 소스와 부하 사이에 최소 삽입 손실만 필요한 경우 L 패드 감쇠기를 사용하면 다음 방정식을 사용하여 서로 다른 값의 두 임피던스를 일치시켜 저항을 계산할 수 있습니다. R1  R2 .

최소 삽입 손실

여기서, 저항 R1 은 더 큰 임피던스 쪽에 있고 저항 R2 는 더 작은 임피던스 쪽에 있으며 위의 예에서는 각각 75Ω과 50Ω입니다. 따라서 소스와 부하 사이에 연결된 L 패드 감쇠기의 최소 삽입 손실(데시벨)은 다음과 같이 제공됩니다.

최소 감쇠(dB)

설계 내에 인덕터 및 커패시터와 같은 반응성 구성 요소가 있는 L 패드 감쇠기의 경우 EEWeb에는 필요한 주파수에서 구성 요소 값을 계산하기 위한 무료 온라인 L 패드 감쇠기 도구가 있습니다.

L-패드 감쇠기 요약

이 튜토리얼에서 우리는 L 패드 감쇠기 회로가 소스와 부하의 임피던스를 일치시키면서 신호의 강도를 줄이는 데 사용할 수 있는 수동적이고 순수한 저항성 네트워크라는 것을 확인했습니다. L-패드 감쇠기는 스피커나 헤드폰으로 전달되는 증폭기에서 생성되는 오디오 신호를 줄이기 위해 오디오 전자 장치에 일반적으로 사용됩니다.

그러나 "L 패드 감쇠기"의 주요 단점 중 하나는 L 패드 감쇠기가 일정한 임피던스 장치이기 때문에 저전력 설정에서 감쇠기가 부하로 전송되지 않은 모든 에너지를 열로 변환하여 열로 변환한다는 것입니다. 많은. 또한 훨씬 더 높은 주파수에서 또는 감쇠기 회로가 입력 및 출력과 완벽하게 일치해야 하는 경우에는 다른 개선된 감쇠기 설계가 사용됩니다.

패시브 감쇠기 에 대한 다음 튜토리얼에서는 균형 잡힌 감쇠기를 생성하기 위해 3개의 저항 구성 요소를 사용하는 T-패드 감쇠기 라는 또 다른 유형의 감쇠기 설계를 살펴보겠습니다 .
