패시브 감쇠기 튜토리얼
패시브 감쇠기는 출력 신호의 레벨을 제어하는 데 사용할 수 있는 순수 저항성 네트워크입니다.
수동 감쇠기는 임피던스 정합을 향상시키면서 전송선의 신호 레벨을 약화시키거나 "감쇠"시키는 데 사용되는 순수 저항성 네트워크로, 수동 감쇠기를 증폭기와 반대로 만듭니다.
수동 감쇠기는 소스 공급 장치와 부하 사이에 전기적으로 연결되며, 유도된 감쇠량은 고정되어 있습니다. 연결된 감쇠기 섹션은 소스와 부하 사이에 고정된 감쇠, 임피던스 매칭 또는 절연을 제공할 수 있습니다. 수동 감쇠기는 설계 내에 저항성 요소만 포함하므로 감쇠된 신호는 왜곡이나 위상 변이로 인해 영향을 받지 않습니다.
패시브 감쇠기 설계는 고정식, 계단식 또는 가변식일 수 있으며, 일반적으로 사용되는 감쇠 네트워크 범위는 1dB ~ 20dB인 "패드 감쇠기"로 알려진 고정 감쇠기를 사용합니다. 감쇠기 패드에 의해 나타나는 감쇠량은 입력 소스 신호와 출력 부하 신호 사이의 전압 비율에 의해 결정되며 이 비율은 데시벨로 표시됩니다. 입력 신호(Vin)와 출력 신호(Vout) 사이의 비율은 다음과 같이 데시벨로 표시됩니다.
데시벨 감쇠
이 전압 비율은 데시벨 단위의 감쇠로부터 파생될 수도 있습니다. "K-인자"로 알려진 계수는 감쇠기 저항 요소 계산에 사용될 수 있습니다. "K" 요소는 주어진 감쇠량(데시벨 단위)에 해당하므로 표시된 대로 "K" 값을 제공하는 테이블을 생성할 수 있습니다.

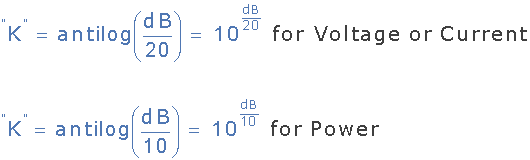

"K"-계수 방정식
감쇠기 손실에 대한 "K" 인자 표
| dB 손실 | 0.5 | 1.0 | 2.0 | 3.0 | 6.0 | 7.5 | 9.0 | 10.0 |
| K 값 | 1.0593 | 1.1220 | 1.2589 | 1.4125 | 1.9953 | 2.3714 | 2.8184 | 3.1623 |
| dB 손실 | 12.0 | 18.0 | 24.0 | 30.0 | 36.0 | 48.0 | 60.0 | 100 |
| K 값 | 3.9811 | 7.9433 | 15.849 | 31.623 | 63.096 | 251.19 | 1000 | 105 |
6dB 의 전압 감쇠는 10 (6/20) = 1.9953 입니다 .
패시브 감쇠기는 형태가 대칭이거나 비대칭일 수 있으며 밸런스형 또는 언밸런스형일 수 있습니다. 일반적인 수동 감쇠기 회로에는 아래와 같이 "T형", "Pi형" 및 "Bridged-T" 유형이 포함됩니다.

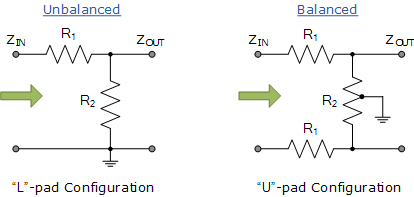

L-패드 패시브 감쇠기 설계
L-패드 감쇠기는 두 개의 저항 요소로만 구성된 가장 간단한 감쇠기 설계이며 일반적으로 전압 분배기 회로로 알려져 있습니다. L- 패드 감쇠기는 한 방향으로만 임피던스 매칭이 가능한 불균형 비대칭 감쇠기 회로입니다. "L 패드 감쇠기"에 해당하는 밸런스드 장치를 U 패드 감쇠기 라고 합니다 .

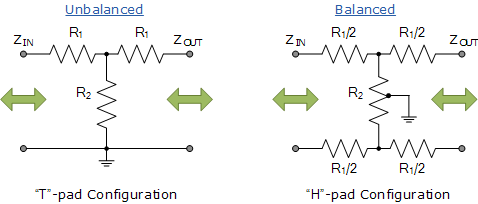

T-패드 패시브 감쇠기 설계
T-패드 감쇠기는 구성 이 문자 "T"와 비슷하기 때문에 그렇게 불립니다. "T-패드 감쇠기"는 동일한 임피던스 간의 감쇠 또는 불평등한 임피던스 간의 임피던스 매칭에 사용할 수 있는 대칭형 감쇠기입니다. 감쇠가 높으면 병렬 션트 암 임피던스가 작아집니다. T-패드 감쇠기 에 해당하는 밸런스드 제품을 H-패드 감쇠기 라고 합니다 .

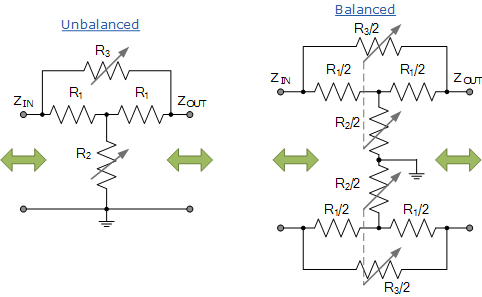

Bridged-T 감쇠기 설계
Bridged -T 감쇠기는 두 개의 직렬 저항기에 걸쳐 브리지 네트워크를 형성하는 추가 저항 요소가 있는 표준 T 패드 설계의 변형으로, 입력 소스 신호가 T-패드 자체를 가로질러 "브리지"하는 것처럼 보인다는 사실에서 그 이름을 얻습니다. 회로의 특성 임피던스에 영향을 주지 않고 네트워크를 패드합니다.
"Bridged-T 감쇠기"는 가변 감쇠기 또는 전환 가능한 감쇠기로 편리하게 사용할 수 있는 대칭형 순수 저항 감쇠기입니다. Bridged-T 감쇠기 회로 의 균형 버전을 구성하는 것도 가능합니다 .

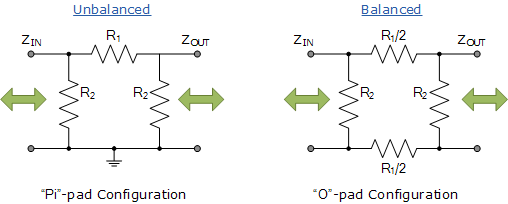

Pi-pad 수동 감쇠기 설계
Pi -pad 감쇠기는 저항 구성이 그리스 문자 "π"(pi)와 비슷하기 때문에 그렇게 불립니다. "파이패드 감쇠기(Pi-pad Attenuator)"는 동일 임피던스 사이 또는 동일하지 않은 임피던스 간의 임피던스 매칭 사이에 사용할 수 있는 가장 일반적인 대칭형 수동 감쇠기입니다.
단일 Pi-패드 감쇠기는 동등한 T-패드 감쇠기에 비해 훨씬 더 높은 수준의 감쇠를 달성할 수 있으며 감쇠가 높으면 직렬 암 임피던스가 커집니다. Pi-패드 감쇠기에 해당하는 밸런스드 제품을 O-패드 감쇠기 라고 합니다 .
