디지털 논리 게이트

디지털 논리 게이트(Digital Logic Gate)는 입력에 존재하는 디지털 신호의 조합을 기반으로 논리적 결정을 내리는 전자 회로입니다.

디지털 논리 게이트에는 입력 A, B, C, D 등과 같이 둘 이상의 입력이 있을 수 있지만 일반적으로 디지털 출력(Q)은 하나만 있습니다. 개별 논리 게이트는 원하는 수의 입력으로 논리 게이트 기능을 형성하거나, 조합 및 순차 유형 회로를 형성하거나, 표준 게이트와 다른 논리 게이트 기능을 생성하기 위해 함께 연결되거나 계단식으로 연결될 수 있습니다.

표준 상용 디지털 로직 게이트는 두 가지 기본 제품군 또는 형태, 즉 7400 시리즈와 같은 Transistor-Transistor Logic을 나타내는 TTL 과 4000 시리즈 칩인 Complementary Metal-Oxide-Silicon을 나타내는 CMOS 로 제공됩니다. TTL 또는 CMOS의 이 표기법은 집적 회로(IC) 또는 더 일반적으로 불리는 "칩"을 제조하는 데 사용되는 논리 기술을 나타냅니다.

디지털 논리 게이트



일반적으로 TTL 로직 IC는 NPN 및 PNP 유형 양극 접합 트랜지스터를 사용하는 반면, CMOS 로직 IC는 입력 및 출력 회로 모두에 상보형 MOSFET 또는 JFET 유형 전계 효과 트랜지스터를 사용합니다.

TTL 및 CMOS 기술뿐만 아니라 다이오드, 트랜지스터 및 저항기를 함께 연결하여 RTL, 저항기-트랜지스터 논리 게이트, DTL, 다이오드-트랜지스터 논리 게이트 또는 ECL, 이미터 결합 논리 게이트를 생성함으로써 간단한 디지털 논리 게이트를 만들 수도 있습니다. 현재는 인기 있는 CMOS 제품군에 비해 덜 일반적입니다.

더 일반적으로 불리는 집적 회로 또는 IC는 설계 내에 포함할 수 있는 개별 트랜지스터 또는 "게이트"의 수에 따라 논리 제품군으로 함께 그룹화될 수 있습니다. 예를 들어, 간단한 AND 게이트에는 작동할 개별 트랜지스터가 몇 개만 포함될 수 있습니다. 더 복잡한 마이크로프로세서 칩은 단일 웨이퍼에 수십억 개의 개별 트랜지스터 게이트를 포함할 수 있습니다. 집적 회로는 논리 게이트 수 또는 단일 칩 내 회로의 복잡성에 따라 분류되며 개별 게이트 수에 대한 일반적인 분류는 다음과 같습니다.

집적회로의 분류

• SSI(Small Scale Integration) – AND  , OR, NOT 게이트와 같은 단일 패키지 내에 최대 10개의 트랜지스터 또는 몇 개의 게이트를 포함합니다.
• MSI(Medium Scale Integration) – 단일  패키지 내에 10~100개의 트랜지스터 또는 수십 개의 게이트가 있으며 가산기, 디코더, 카운터, 플립플롭 및 멀티플렉서와 ​​같은 디지털 작업을 수행합니다.
• 대규모 통합 ( LSI)  – 100~1,000개의 트랜지스터 또는 수백 개의 게이트 사이이며 I/O 칩, 메모리, 산술 및 논리 장치와 같은 특정 디지털 작업을 수행합니다.
• VLSI ( Very-Large Scale Integration )  – 1,000~10,000개의 트랜지스터 또는 수천 개의 게이트 사이이며 프로세서, 대용량 메모리 어레이 및 프로그래밍 가능 논리 장치와 같은 계산 작업을 수행합니다.
• SLSI(Super-Large Scale Integration) – 단일  패키지 내에 10,000~100,000개의 트랜지스터가 있으며 마이크로프로세서 칩, 마이크로 컨트롤러, 기본 PIC 및 계산기와 같은 계산 작업을 수행합니다.
• ULSI ( 초대규모 통합 )  – 백만 개 이상의 트랜지스터 – 컴퓨터 CPU, GPU, 비디오 프로세서, 마이크로 컨트롤러, FPGA 및 복잡한 PIC에 사용되는 거대 기업입니다.

"초대형" ULSI 분류는 잘 사용되지 않지만 집적 회로의 복잡성을 나타내는 또 다른 통합 수준은 줄여서 시스템 온 칩 ( SOC )으로 알려져 있습니다. 여기에서 마이크로프로세서, 메모리, 주변 장치, I/O 로직 등과 같은 개별 구성 요소는 모두 단일 실리콘 조각으로 생산되며 하나의 단일 칩 내의 전체 전자 시스템을 나타내며 문자 그대로 "통합"이라는 단어를 집적 회로에 넣습니다. .

하나의 단일 패키지 내에 최대 1억 개의 개별 실리콘-CMOS 트랜지스터 게이트를 포함할 수 있는 이러한 완전한 통합 칩은 일반적으로 휴대폰, 디지털 카메라, 마이크로 컨트롤러, PIC 및 로봇 유형 애플리케이션에 사용됩니다.

무어의 법칙

1965년 인텔의 공동 창업자인 고든 무어(Gordon Moore)는 반도체 게이트 기술의 발전과 관련해 “단일 칩에 들어가는 트랜지스터와 저항의 수가 18개월마다 두 배로 늘어날 것”이라고 예측했다. Gordon Moore가 1965년에 그의 유명한 논평을 했을 때 단일 실리콘 칩이나 다이에는 약 60개의 개별 트랜지스터 게이트가 있었습니다.

1971년 세계 최초의 마이크로프로세서인 Intel 4004는 4비트 데이터 버스를 갖고 단일 칩에 약 2,300개의 트랜지스터를 포함하고 약 600kHz에서 작동하는 Intel 4004였습니다. 오늘날 Intel Corporation은 거의 4GHz에서 작동하는 새로운 쿼드 코어 i7-2700K Sandy Bridge 64비트 마이크로프로세서 칩에 무려 12억 개의 개별 트랜지스터 게이트를 배치했으며 더 빠른 최신 마이크로프로세서가 출시됨에 따라 온칩 트랜지스터 수는 계속 증가하고 있습니다. 마이크로 컨트롤러가 개발되었습니다.

디지털 논리 상태

디지털 로직 게이트는 모든 디지털 전자 회로와 마이크로프로세서 기반 시스템을 구성하는 기본 빌딩 블록입니다. 기본 디지털 논리 게이트는 이진수 에 대해 AND , OR 및 NOT 의 논리 연산을 수행합니다.

디지털 논리 설계에서는 두 가지 전압 레벨 또는 상태만 허용되며 이러한 상태는 일반적으로 논리 "1"과 논리 "0", HIGH와 LOW, TRUE와 FALSE라고 합니다. 이 두 상태는 부울 대수학 및 표준 진리표에서 각각 이진수 " 1 "과 " 0 "으로 표시됩니다.

디지털 상태의 좋은 예는 간단한 전등 스위치입니다. 스위치는 "ON" 또는 "OFF", 한 상태 또는 다른 상태일 수 있지만 동시에 둘 다일 수는 없습니다. 그런 다음 이러한 다양한 디지털 상태 간의 관계를 다음과 같이 요약할 수 있습니다.

부울 대수학	부울 논리	전압 상태
논리 "1"	참(T)	높음(H)
논리 “0”	거짓(F)	낮음(L)

대부분의 디지털 로직 게이트 및 디지털 로직 시스템은 "포지티브 로직"을 사용합니다. 여기서 로직 레벨 "0" 또는 "LOW"는 0 전압, 0v 또는 접지로 표시되고 로직 레벨 "1" 또는 "HIGH"는 다음으로 표시됩니다. 한 전압 레벨에서 다른 전압 레벨로, 논리 레벨 "0"에서 "1" 또는 "1"에서 "0"으로 전환하는 +5V와 같은 더 높은 전압은 가능한 한 빨리 이루어집니다. 논리 회로의 잘못된 작동을 방지합니다.

논리 "0"과 논리 "1"의 값과 규칙이 반전되는 보완적인 "부정 논리" 시스템도 있지만 디지털 논리 게이트에 대한 이 튜토리얼 섹션에서는 다음과 같이 양의 논리 규칙만 참조합니다. 가장 일반적으로 사용됩니다.



표준 TTL(트랜지스터-트랜지스터 논리) IC에는 논리 "1" 레벨과 논리 "0" 레벨을 정확히 정의하는 입력 및 출력 전압 레벨에 대해 사전 정의된 전압 범위가 있으며 이는 아래에 나와 있습니다. .

TTL 입력 및 출력 전압 레벨



74Lxx, 74LSxx, 74ALSxx, 74HCxx, 74HCTxx, 74ACTxx 등과 같은 바이폴라 7400 및 CMOS 4000 디지털 논리 게이트 제품군에는 매우 다양한 논리 게이트 유형이 있으며 각 유형은 기존에 비해 고유한 장점과 단점이 있습니다. 다른 하나. 논리 "0" 또는 논리 "1"을 생성하는 데 필요한 정확한 스위칭 전압은 특정 논리 그룹 또는 제품군에 따라 다릅니다.

그러나 표준 +5V 공급 장치를 사용하는 경우 2.0v와 5v 사이의 모든 TTL 전압 입력은 논리 "1" 또는 "HIGH"로 간주되는 반면 0.8v 미만의 전압 입력은 논리 "0" 또는 "LOW"로 인식됩니다. ". 입력 또는 출력으로서 이 두 전압 레벨 사이의 전압 영역을 불확정 영역 이라고 하며 이 영역 내에서 작동하면 논리 게이트가 잘못된 출력을 생성할 수 있습니다.

CMOS 4000 로직 제품군은 전계 효과 트랜지스터(FET)를 사용하여 설계되었으므로 TTL 유형에 비해 다양한 수준의 전압을 사용합니다. CMOS 기술에서 논리 "1" 레벨은 3.0~18V 사이에서 작동하고 논리 "0" 레벨은 1.5V 미만입니다. 다음 표는 기존 TTL과 CMOS 로직 게이트의 로직 레벨 간의 차이점을 보여줍니다.

TTL 및 CMOS 로직 레벨

기기 종류	논리 0	논리 1
TTL	0~0.8V	2.0~5V( VCC )
CMOS	0~1.5V	3.0~18v( VDD )



그런 다음 위의 관찰을 통해 이상적인 TTL 디지털 논리 게이트를 "LOW" 레벨 논리 "0"이 0V(접지)이고 "HIGH" 레벨 논리 "1"이 +5V인 것으로 정의할 수 있습니다. 다음과 같이 증명할 수 있습니다.

이상적인 TTL 디지털 로직 게이트 전압 레벨



스위치를 열거나 닫으면 논리 레벨 "1" 또는 논리 레벨 "0"이 생성되고 저항 R은 "풀업" 저항으로 알려져 있습니다.

디지털 로직 노이즈

그러나 이렇게 정의된 HIGH 값과 LOW 값 사이에는 일반적으로 "무인 토지"(위의 파란색 영역)라고 불리는 영역이 있으며, 이 무인 토지 영역 내에 특정 값의 신호 전압을 적용하는 경우 로직 게이트는 이에 대해 레벨 "0" 또는 레벨 "1"로 응답하고 출력을 예측할 수 없게 됩니다.

잡음은 인근 스위치, 전원 공급 장치 변동 또는 표류 전자기 복사를 포착하는 전선 및 기타 도체 등의 외부 간섭으로 인해 전자 회로에 유도되는 무작위적이고 원치 않는 전압을 가리키는 이름입니다. 그러면 로직 게이트가 노이즈의 영향을 받지 않기 위해서는 일정량의 노이즈 마진 또는 노이즈 내성이 있어야 합니다.

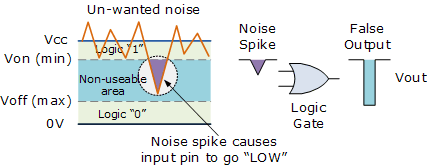

디지털 로직 게이트 잡음 내성



위의 예에서 노이즈 신호는 Vcc 공급 전압에 중첩되며 최소 레벨(V ON(min) ) 이상으로 유지되는 한 논리 게이트의 입력과 해당 출력은 영향을 받지 않습니다. 그러나 노이즈 레벨이 충분히 커지고 노이즈 스파이크로 인해 HIGH 전압 레벨이 이 최소 레벨 아래로 떨어지면 논리 게이트는 이 스파이크를 LOW 레벨 입력으로 해석하고 그에 따라 출력을 전환하여 잘못된 출력 스위칭을 생성할 수 있습니다. 그런 다음 논리 게이트가 잡음의 영향을 받지 않도록 하려면 출력 상태를 변경하지 않고 입력에서 일정량의 원치 않는 잡음을 견딜 수 있어야 합니다.

간단한 기본 디지털 논리 게이트

간단한 디지털 논리 게이트는 아래에 제공된 다이오드-저항 논리(DRL) AND 게이트 및 다이오드-트랜지스터 논리(DTL) NAND 게이트 의 간단한 예를 사용하여 트랜지스터, 다이오드 및 저항을 결합하여 만들 수 있습니다 .

다이오드 저항기 회로	다이오드-트랜지스터 회로
2입력 AND 게이트	2입력 NAND 게이트

간단한 2입력 다이오드 저항 AND 게이트는 단일 트랜지스터 반전( NOT ) 스테이지를 추가하여 NAND 게이트 로 변환할 수 있습니다 . 디지털 논리 게이트 회로를 만들기 위해 다이오드, 저항기 및 트랜지스터와 같은 개별 부품을 사용하는 것은 실제 상용 논리 IC에 사용되지 않습니다. 이러한 회로는 전파 지연 또는 게이트 지연 및 풀업 저항으로 인한 전력 손실을 겪기 때문입니다.

다이오드 저항기 로직의 또 다른 단점은 단일 출력이 다음 단계의 많은 입력을 구동하는 기능인 "팬아웃" 기능이 없다는 것입니다. 또한 이러한 유형의 설계는 논리 "0"이 0.6v의 출력 전압(다이오드 전압 강하)을 생성하므로 완전히 "OFF"로 전환되지 않으므로 다음 TTL 및 CMOS 회로 설계가 대신 사용됩니다.

기본 TTL 논리 게이트

위의 간단한 다이오드-저항 AND 게이트는 입력에 대해 각 입력마다 하나씩 별도의 다이오드를 사용합니다. 바이폴라 트랜지스터는 효과적으로 서로 연결된 두 개의 다이오드 접합이므로 NPN(음성-양성-음성) 장치 또는 PNP(양성-음성-양성) 장치를 나타내므로 다이오드-트랜지스터 논리(DTL) 회로의 입력 다이오드는 다음과 같은 기능을 수행할 수 있습니다. 그림과 같이 트랜지스터-트랜지스터 논리 또는 TTL 이라는 또 다른 유형의 논리 회로를 형성하기 위해 여러 이미터 입력이 있는 하나의 단일 NPN 트랜지스터로 대체됩니다 .

2입력 NAND 게이트

이 단순화된 NAND 게이트 회로는 2개(또는 그 이상) 이미터 단자를 갖는 입력 트랜지스터 TR 1 과 TR 2 의 단일 스테이지 반전 NPN 스위칭 트랜지스터 회로 로 구성됩니다 .

입력 "A"와 "B"를 나타내는 TR 1 의 이미터 중 하나 또는 둘 다 논리 레벨 "0"(LOW)에 연결되면 TR 1 의 베이스 전류는 베이스/이미터 접합을 통과하여 접지(0V)로 전달됩니다. TR 1 이 포화되고 해당 컬렉터 터미널이 뒤따릅니다. 이 조치로 인해 TR 2 의 베이스가 접지(0V)에 연결되므로 TR 2 는 "OFF"이고 Q 의 출력은 HIGH입니다.

논리 레벨 "1"에서 입력 "A"와 "B"가 모두 HIGH인 경우 입력 트랜지스터 TR 1은 "OFF"로 바뀌고 스위칭 트랜지스터 TR 2 의 베이스는 HIGH가 된 후 "ON"으로 바뀌므로 Q 의 출력 은 LOW가 됩니다. 트랜지스터의 스위칭 동작에 관한 것입니다. TR 1 의 다중 이미터는 입력으로 연결되어 NAND 게이트 기능을 생성합니다.



이미터 결합 디지털 논리 게이트

이미터 결합 로직(Emitter Coupled Logic) 또는 간단히 ECL은 표준 TTL 디지털 로직 게이트와 마찬가지로 트랜지스터가 포화 영역에서 작동하지 않는 바이폴라 트랜지스터 로직을 사용하는 또 다른 유형의 디지털 로직 게이트입니다. 대신 입력 및 출력 회로는 접지에 대해 음의 공급 전압을 갖는 푸시풀 연결 트랜지스터입니다.

이는 표준 TTL 유형에 비해 기가헤르츠 범위까지 이미터 결합 논리 게이트의 작동 속도를 높이는 효과가 있지만, 불포화 트랜지스터가 활성 영역 내에서 작동하고 다음과 같이 증폭되기 때문에 ECL 논리에서는 잡음이 더 큰 영향을 미칩니다. 스위치 신호도 마찬가지입니다.

집적 회로의 "74" 하위 제품군

전파 지연, 전류 소비, 팬인 및 팬아웃 요구 사항 등을 고려한 회로 설계 개선을 통해 이러한 유형의 TTL 바이폴라 트랜지스터 기술은 다음과 같은 접두사 "74" 디지털 로직 IC 제품군의 기반을 형성합니다. "7400" Quad 2 입력 NAND 게이트 또는 "7402" Quad 2 입력 NOR 게이트 등

74xxx 시리즈 IC의 하위 제품군은 게이트를 제조하는 데 사용되는 다양한 기술과 관련하여 사용할 수 있으며 74 지정과 장치 번호 사이의 문자로 표시됩니다. 74 L ​​00 또는 74 ALS 00 NAND 게이트 와 같이 광범위한 스위칭 속도와 전력 소비를 제공하는 다양한 TTL 하위 제품군이 있습니다 . "L"은 "저전력 TTL"을 나타내고 " ALS"는 "Advanced Low-power Schottky TTL"을 의미하며 아래에 나열되어 있습니다.

• • 74xx 또는 74Nxx: 표준 TTL  – 이 장치는 70년대 초반에 도입된 원래 TTL 논리 게이트 제품군입니다. 이 장치의 전파 지연은 약 10ns이고 전력 소비는 약 10mW입니다. 공급 전압 범위: 4.75~5.25V
• • 74Lxx: 저전력 TTL  – 내부 저항 수를 늘려 표준 유형에 비해 전력 소비가 향상되었지만 스위칭 속도는 감소했습니다. 공급 전압 범위: 4.75~5.25V
• • 74Hxx: 고속 TTL  – 내부 저항 수를 줄여 스위칭 속도를 향상시켰습니다. 이로 인해 전력 소모도 증가했습니다. 공급 전압 범위: 4.75~5.25V
• • 74Sxx: 쇼트키 TTL  – 쇼트키 기술은 74Lxx 및 74Hxx 유형에 비해 입력 임피던스, 스위칭 속도 및 전력 소비(2mW)를 개선하는 데 사용됩니다. 공급 전압 범위: 4.75~5.25V
• • 74LSxx: 저전력 쇼트키 TTL  – 74Sxx 유형과 동일하지만 전력 소비를 개선하기 위해 내부 저항이 증가했습니다. 공급 전압 범위: 4.75~5.25V
• • 74ASxx: 고급 쇼트키 TTL  – 약 22mW의 전력 소비를 희생하면서 스위칭 속도를 높이도록 최적화된 74Sxx 쇼트키 유형에 대한 향상된 설계입니다. 공급 전압 범위: 4.5~5.5V
• • 74ALSxx: 고급 저전력 쇼트키 TTL  – 74LSxx 유형에 비해 약 1mW의 더 낮은 전력 소비와 4nS의 더 높은 스위칭 속도. 공급 전압 범위: 4.5~5.5V
• • 74HCxx: 고속 CMOS  – CMOS 호환 입력으로 전력 소비를 1uA 미만으로 줄이는 CMOS 기술 및 트랜지스터입니다. 공급 전압 범위: 4.5~5.5V
• • 74HCTxx: 고속 CMOS  – CMOS 기술 및 트랜지스터로 전력 소비를 1uA 미만으로 줄이지만 TTL 호환 입력으로 인해 전파 지연이 약 16nS 증가합니다. 공급 전압 범위: 4.5~5.5V

기본 CMOS 디지털 논리 게이트

TTL 디지털 로직 게이트 시리즈의 주요 단점 중 하나는 로직 게이트가 바이폴라 트랜지스터 로직 기술을 기반으로 하고 트랜지스터가 전류 작동 장치이므로 고정 +5V 전원 공급 장치에서 많은 양의 전력을 소비한다는 것입니다.

또한 TTL 바이폴라 트랜지스터 게이트는 "OFF" 상태에서 "ON" 상태로 또는 그 반대로 전환할 때 "게이트" 또는 "전파 지연"이라고 불리는 제한된 작동 속도를 갖습니다. 이러한 제한을 극복하기 위해 "전계 효과 트랜지스터 " 또는 FET를 사용하는 "CMOS"( Complementary Metal Oxide Semiconductor ) 논리 게이트 라고 하는 보완적인 MOS 가 개발되었습니다.

이 게이트는 입력 장치로 P 채널 및 N 채널 MOSFET을 모두 사용하므로 스위칭이 없는 대기 조건에서 CMOS 게이트의 전력 소비는 거의 0(1~2μA)이므로 저전력 배터리에 사용하기에 이상적입니다. 고주파 타이밍 및 컴퓨터 회로에 사용하기 위해 100MHz 이상의 스위칭 속도를 제공합니다.

2입력 NAND 게이트

이 기본 CMOS 게이트 예에는 FET 1 과 FET 2 로 구성된 각 입력당 하나씩 3개의 N 채널 정상 꺼짐 향상 MOSFET 과 게이트를 통해 영구적으로 "ON"으로 바이어스되는 추가 스위칭 MOSFET, FET 3 이 포함되어 있습니다.

입력 "A"와 "B" 중 하나 또는 둘 다 논리 레벨 "0"으로 접지되면 해당 입력 MOSFET, FET 1 또는 FET 2 가 "OFF"로 전환되어 소스에서 논리 "1"(HIGH) 출력 조건을 생성합니다. FET 3 의 단자 .

입력 "A"와 "B"가 모두 로직 레벨 "1"에서 HIGH로 유지되는 경우에만 해당 MOSFET을 통해 전류가 흐르고 이를 "ON"으로 전환하여 두 MOSFET 모두 로직 레벨 "0"과 동일한 Q 출력 상태를 생성합니다. , FET 1 과 FET 2 가 전도됩니다. 따라서 NAND 게이트 기능 을 나타내는 스위칭 동작을 생성합니다 .

스위칭 속도, 낮은 전력 소비 및 개선된 전파 지연과 관련된 회로 설계의 개선으로 TTL 범위를 보완하는 표준 CMOS 4000 "CD" 로직 IC 제품군이 개발되었습니다.

표준 TTL 디지털 로직 게이트와 마찬가지로 모든 주요 디지털 로직 게이트 및 장치는 쿼드 2 입력 NAND 게이트인 CD4011 또는 쿼드 2 입력 NOR 게이트인 CD4001과 같은 CMOS 패키지에서 사용할 수 있습니다. 그들의 하위 가족.

TTL 논리와 마찬가지로 CMOS(보완형 MOS) 회로는 N 채널 장치와 P 채널 장치가 모두 동일한 기판 재료에 함께 제조되어 다양한 논리 기능을 형성할 수 있다는 점을 활용합니다.

동급의 TTL 유형에 비해 CMOS IC 제품군의 주요 단점 중 하나는 정전기에 의해 쉽게 손상된다는 것입니다. 또한 입력 및 출력 레벨 모두에 대해 단일 +5V 전압에서 작동하는 TTL 논리 게이트와 달리 CMOS 디지털 논리 게이트는 +3~+18V 사이의 단일 공급 전압에서 작동합니다.

일반적인 CMOS 하위 제품군은 다음과 같습니다.

• • 4000B 시리즈: 표준 CMOS  – 이 장치는 70년대 초반에 출시된 오리지널 버퍼형 CMOS 로직 게이트 제품군이며 3.0~18v dc의 공급 전압에서 작동합니다.
• • 74C 시리즈: 5v CMOS  – 이 장치는 로직 스위칭이 CMOS에서 구현되지만 TTL 호환 입력을 사용하므로 표준 5v TTL 장치와 핀 호환됩니다. 3.0~18v dc의 공급 전압에서 작동합니다.

CMOS 로직 게이트 및 장치는 정전기에 민감하므로 항상 정전기 방지 매트 또는 접지된 작업대에서 작업하고, 정전기 방지 손목 밴드를 착용하고, 필요할 때까지 정전기 방지 포장에서 부품을 제거하지 않도록 적절한 예방 조치를 취하십시오.

디지털 논리 게이트 에 대한 다음 튜토리얼에서는 TTL 및 CMOS 논리 회로뿐만 아니라 부울 대수 정의 및 진리표에 사용되는 디지털 논리 AND 게이트 기능을 살펴보겠습니다.
