저항기 색상 코드

저항기 색상 코드

저항기 컬러 코딩은 컬러 밴드를 사용하여 저항기 저항 값과 허용 오차 비율을 쉽게 식별합니다.

다양한 유형의 저항기가 있으므로 이를 식별할 수 있도록 저항기 색상 코드 시스템을 구성해야 합니다.

저항기는 전기 회로와 전자 회로 모두에서 전류 흐름을 제어하거나 다양한 방법으로 전압 강하를 생성하는 데 사용할 수 있습니다. 그러나 이를 수행하려면 실제 저항기가 일종의 "저항성" 또는 "저항" 값을 가져야 합니다. 저항기는 옴( Ω ) 단위부터 수백만 옴까지 다양한 저항 값으로 제공됩니다 .

분명히, 1Ω , 2Ω , 3Ω , 4Ω 등과 같이 가능한 모든 값의 사용 가능한 저항기를 갖는 것은 비현실적입니다 . 모든 저항을 포괄하려면 말 그대로 수만 개는 아니더라도 수천만 개의 서로 다른 저항이 존재해야 하기 때문입니다. 가능한 값. 대신에 저항기는 저항값이 컬러 잉크로 본체에 인쇄된 "선호 값"으로 제조됩니다.



4가지 컬러 밴드

저항 값, 공차 및 전력 등급은 일반적으로 대형 전력 저항기와 같이 저항기 본체가 인쇄물을 읽을 수 있을 만큼 큰 경우 저항기 본체에 숫자나 문자로 인쇄됩니다.

그러나 저항이 1/4와트 탄소 또는 필름 유형과 같이 작은 경우 인쇄물이 너무 작아서 읽을 수 없으므로 이러한 사양을 다른 방식으로 표시해야 합니다.

따라서 이 문제를 극복하기 위해 소형 저항기는 색상이 칠해진 밴드를 사용하여 저항 값과 저항기의 물리적 크기에 대한 허용 오차를 표시하며 와트 정격을 나타냅니다. 이러한 색상으로 칠해진 밴드는 일반적으로 저항기 색상 코드 로 알려진 식별 시스템을 생성합니다 .

국제적으로 보편적으로 인정되는 저항기 색상 코드 체계는 크기나 상태에 관계없이 저항기 저항 값을 식별하는 간단하고 빠른 방법으로 수년 전에 개발되었습니다. 이는 저항 값의 각 숫자를 나타내는 스펙트럼 순서의 개별 색상 링 또는 밴드 세트로 구성됩니다.

저항기 색상 코드 표시는 항상 왼쪽에서 오른쪽으로 시작하여 한 번에 한 밴드씩 읽혀지며, 폭이 더 넓은 공차 밴드는 오른쪽을 향하여 공차를 나타냅니다. 첫 번째 밴드의 색상을 아래 색상 차트의 숫자 열에 있는 관련 숫자와 일치시켜 첫 번째 숫자를 식별하고 이는 저항 값의 첫 번째 숫자를 나타냅니다.

다시 말하지만, 두 번째 밴드의 색상을 색상 차트의 숫자 열에 있는 관련 숫자와 일치시켜 저항 값의 두 번째 숫자 등을 얻습니다. 그런 다음 아래 그림과 같이 저항기 색상 코드를 왼쪽에서 오른쪽으로 읽습니다.

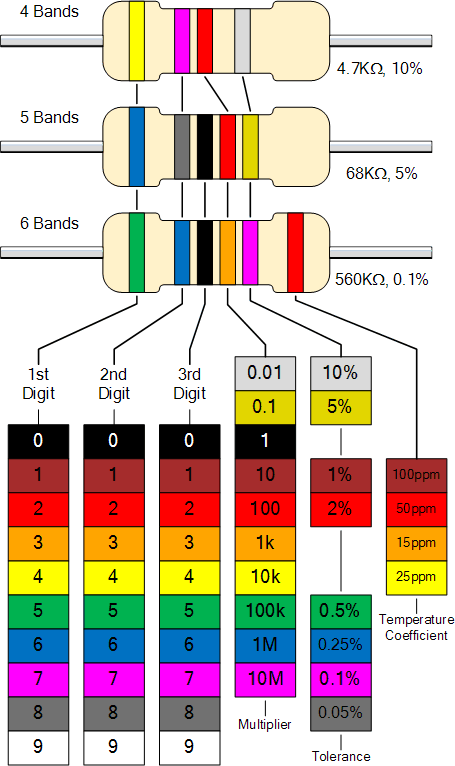

표준 저항기 색상 코드 차트

저항기 색상 코드 표

색상	숫자	승수	용인
검은색	0	1
갈색	1	10	± 1%
빨간색	2	100	± 2%
주황색	삼	1,000
노란색	4	10,000
녹색	5	100,000	±0.5%
파란색	6	1,000,000	±0.25%
제비꽃	7	10,000,000	±0.1%
회색	8		±0.05%
하얀색	9
금		0.1	± 5%
은		0.01	± 10%
없음			± 20%

그런 다음 다음 표에서 위의 저항기 색상 코드를 구성하는 각 색상 밴드의 서로 다른 가중치 위치를 요약할 수 있습니다.

컬러 밴드 수	3색 밴드 (E6 시리즈)	4가지 컬러 밴드 (E12 시리즈)	5가지 컬러 밴드 (E48 시리즈)	6가지 컬러 밴드 (E96 시리즈)
1 위 밴드	첫 번째 자리	첫 번째 자리	첫 번째 자리	첫 번째 자리
2 번째 밴드	두 번째 자리	두 번째 자리	두 번째 자리	두 번째 자리
3 번째 밴드	승수	승수	세 번째 자리	세 번째 자리
4 번째 밴드	–	용인	승수	승수
5 번째 밴드	–	–	용인	용인
6 번째 밴드	–	–	–	온도 계수

저항기 색상 코드 값 계산

저항기 색상 코드 시스템은 모두 훌륭하지만 저항기의 올바른 값을 얻으려면 이를 적용하는 방법을 이해해야 합니다. "왼쪽" 또는 가장 중요한 색상 밴드는 연결 리드에 가장 가까운 밴드이며 색상 코드 밴드는 다음과 같이 왼쪽에서 오른쪽으로 읽혀집니다.

숫자, 숫자, 승수 = 색상, 색상 x 옴   (Ω) 단위의 10 색상

예를 들어, 저항에는 다음과 같은 색상 표시가 있습니다.



노란색  보라색  빨간색  =  4  7  2  =  4  7  x  10 2 = 4700Ω 또는 4k7Ω .

네 번째와 다섯 번째 밴드는 저항기의 허용 오차 비율을 결정하는 데 사용됩니다. 저항 허용 오차는 지정된 저항 값에서 저항기의 변화를 측정한 것이며 제조 공정의 결과이며 "공칭" 또는 권장 값의 백분율로 표시됩니다.

필름 저항기의 일반적인 저항 허용 오차 범위는 1%~10%인 반면 탄소 저항기의 허용 오차는 최대 20%입니다. 허용오차가 2% 미만인 저항기를 정밀 저항기라고 하며, 허용오차가 낮을수록 가격이 더 비쌉니다.

대부분의 5밴드 저항기는 허용 오차가 1% 또는 2%인 정밀 저항기인 반면, 4밴드 저항기의 대부분은 허용 오차가 5%, 10% 및 20%입니다. 저항기의 공차 등급을 나타내는 데 사용되는 색상 코드는 다음과 같습니다.

갈색 = 1%, 빨간색 = 2%, 금색 = 5%, 은색 = 10%

저항기에 네 번째 공차 대역이 없으면 기본 공차는 20% 입니다 .

때로는 각각의 Ten + Two 색상을 나타내는 별도의 단어가 문장에 있는 어크로스틱( acrostic) 이라는 표현, 운율 및 문구 형태로 짧고 쉽게 기억되는 문장을 사용하여 저항기 색상 코드를 기억하는 것이 더 쉽습니다 .

결과 니모닉은 각 단어의 첫 글자를 크기가 증가하는 순서로 저항기 색상 코드를 구성하는 각 색상과 일치하며 사용할 수 있는 다양한 니모닉 문구가 있습니다.

그러나 이러한 말은 종종 매우 조잡하지만 저항기 색상을 기억하는 데 결코 덜 효과적이지 않습니다. 다음은 좀 더 "더 깔끔한" 버전 중 몇 가지이지만 더 많은 버전이 있습니다.

• B ad Boys Race O ur Young Girls 하지만 V utky 가 일반적 으로 승리 합니다 . _ _ _
• B etter B e R ight O r 우리 의 거대 벤처 기업 이 잘못 되었습니다 _ _ _ _
• Buster Brown 은 우리 어린 소녀 들 과 경쟁 하지만 일반적으로 V icky 가 승리 합니다 . (  이것은 Brown의 위치를 ​​나타 냅니다 .
• Bad B ooze Rots Our Young Guts But V odka Goes Well ( in) Silver G oblets ( 여기  에는 Gold , Silver 의 허용 범위 가 포함 됩니다 . )

추가 보너스로, 저항기 색상 코드를 계산하는 데 도움이 되는 편리한 무료 참조 가이드인 DIY 저항기 색상 코드 휠을 다운로드하여 만들어 보세요.

영국 표준(BS 1852) 코드.

일반적으로 더 큰 전력 저항기에서는 저항기 색상 코드 시스템을 사용하는 대신 저항 값, 허용 오차 및 전력(와트) 정격까지 저항기 색상 코드 시스템을 사용하는 대신 저항기의 실제 본체에 인쇄되므로 저항기 색상 코드 시스템이 필요하지 않습니다.

특히 부품이 변색되거나 더러워진 경우 소수점이나 쉼표의 위치를 ​​"잘못" 읽기가 매우 쉽기 때문입니다. 개별 저항의 저항값을 기록하고 인쇄하기 위한 더 쉬운 시스템이 개발되었습니다.

이 시스템은 영국 표준 BS 1852 표준 및 그 대체 표준인 BS EN 60062 를 준수합니다 . 코딩 방법은 소수점 위치가 천 또는 킬로옴의 경우 접미사 문자 "K" 로 대체되고, 백만 또는 메가옴의 경우 문자 "M" 으로 대체되었습니다. 이는 승수가 1과 같거나 1보다 작은 경우 문자 "R"을 사용하여 승수 값을 나타내며, 이 문자 뒤에 오는 숫자는 소수점과 동일함을 의미합니다.

저항기용 BS 1852 문자 코딩

저항 값에 대한 BS 1852 코드

0.47Ω = R47 또는 0R47

1.0Ω = 1R0

4.7Ω = 4R7

47Ω = 47R

470Ω = 470R 또는 0K47

1.0KΩ = 1K0

4.7KΩ = 4K7

47KΩ = 47K

470KΩ = 470K 또는 0M47

1MΩ = 1M0

때로는 제조업체에 따라 기록된 저항 값 뒤에 4k7 J 와 같은 저항 허용 오차 값을 나타내는 추가 문자가 있으며 이러한 접미사 문자는 다음과 같이 제공됩니다.

저항기의 공차 문자 코딩

저항기의 공차 코드(±)

B = 0.1%

C = 0.25%

D = 0.5%

F = 1%

G = 2%

J = 5%

K = 10%

남 = 20%

또한 이러한 기록된 코드를 읽을 때 킬로옴에 대한 저항 문자 k 와 10% 허용 오차에 대한 허용 오차 문자 K , 메가옴에 대한 저항 문자 M 과 20% 허용 오차에 대한 허용 오차 문자 M 을 혼동하지 않도록 주의하십시오 .

공차, E-시리즈 및 기본 값에 대한 저항기 색상 코드

이제 우리는 저항기가 다양한 크기와 저항 값으로 제공된다는 점을 이해하기를 바랍니다. 그러나 가능한 모든 저항 값을 사용할 수 있는 저항기를 가지려면 문자 그대로 수십만 개, 수백만 개의 개별 저항기가 존재해야 합니다. 대신, 저항기는 일반적으로 기본 값 이라고 알려진 값으로 제조됩니다 .

1Ω 이상의 순차적 저항 값 대신 특정 저항 값이 특정 허용 한계 내에 존재합니다. 저항기의 허용 오차는 실제 값과 필요한 값 사이의 최대 차이이며 일반적으로 플러스 또는 마이너스 백분율 값으로 표시됩니다. 예를 들어, 1kΩ ±20% 허용 오차 저항은 다음과 같은 최대 및 최소 저항 값을 가질 수 있습니다.

최대 저항값

1kΩ 또는 1000Ω + 20% = 1,200Ω

최소 저항값

1kΩ 또는 1000Ω – 20% = 800Ω

그러면 위의 예를 사용하면 1kΩ ±20% 허용 오차 저항은 최대값 1200Ω 과 최소값 800Ω 을 가질 수 있어 약 400Ω의 차이가 발생합니다 !! 동일한 값의 저항에 대해.

대부분의 전기 또는 전자 회로에서 동일한 저항기의 이 큰 20% 허용 오차는 일반적으로 문제가 되지 않지만, 필터, 발진기 또는 증폭기 등과 같은 고정밀 회로에 대해 정밀한 허용 오차 저항기가 지정된 경우 올바른 허용 오차 저항기를 사용해야 합니다. 20% 공차 저항기는 일반적으로 2% 또는 1% 공차 유형을 대체하는 데 사용할 수 없습니다.

5밴드 및 6밴드 저항기 색상 코드는 일반적으로 고정밀 1% 및 2% 필름 유형과 연관되는 반면 일반적인 정원용 품종 5% 및 10% 범용 유형은 4밴드 저항기 색상 코드를 사용하는 경향이 있습니다. 저항기는 다양한 허용 오차 범위로 제공되지만 가장 일반적인 두 가지는 E12 및 E24 시리즈입니다.

E12 시리즈는 10 년당 12개의 저항 값(10의 배수, 즉 10, 100, 1000 등을 나타내는 10년)으로 제공되는 반면, E24 시리즈는 10년당 24 개 값, E96 시리즈는 10년당 96개 값을 제공합니다. 이제 ± 0.1% 의 낮은 허용 오차로 매우 높은 정밀도의 E192 시리즈를 사용할 수 있으며 , 이는 10년당 192개의 개별 저항 값을 제공합니다.

저항기 공차 및 E-시리즈 표

±20% 공차의 E6 시리즈 – 저항기 값(Ω)
1.0, 1.5, 2.2, 3.3, 4.7, 6.8
±10% 공차의 E12 시리즈 – 저항기 값(Ω)
1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2
±5% 공차의 E24 시리즈 – 저항기 값(Ω)
1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.2, 8.2, 9.1
±1% 공차의 E96 시리즈 – 저항기 값(Ω)
1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1.40, 1.43, 1.47, 1.50, 1.54, 1.58, 1.6 2, 1.65, 1.69, 1.74, 1.78, 1.82, 1.87, 1.91, 1.96, 2.00, 2.05, 2.10, 2.15, 2.21, 2.26, 2.32, 2.37, 2.43, 2.49, 2.55, 2.61, 2.67, 2.74, 2.80, 2.87, 2.9 4, 3.01, 3.09, 3.16, 3.24, 3.32, 3.40, 3.48, 3.57, 3.65, 3.74, 3.83, 3.92, 4.02, 4.12, 4.22, 4.32, 4.42, 4.53, 4.64, 4.75, 4.87, 4.99, 5.11, 5.23, 5.3 6, 5.49, 5.62, 5.76, 5.90, 6.04, 6.19, 6.34, 6.49, 6.65, 6.81, 6.98, 7.15, 7.32, 7.50, 7.68, 7.87, 8.06, 8.25, 8.45, 8.66, 8.87, 9.09, 9.31, 9.53, 9.7 6

그런 다음 저항기에 필요한 백분율 공차에 대해 적절한 E 시리즈 값을 사용하고 여기에 곱셈 인자를 추가하면 해당 시리즈 내 저항의 저항 값을 찾을 수 있습니다.

예를 들어 E-12 시리즈 저항, 허용 오차 10%, 권장 값 3.3을 사용하면 이 범위의 저항 값은 다음과 같습니다.

가치 x 승수 = 저항

3.3 x 1 = 3.3Ω

3.3 x 10 = 33Ω

3.3 x 100 = 330Ω

3.3 x 1,000 = 3.3kΩ

3.3 x 10,000 = 33kΩ

3.3 x 100,000 = 330kΩ

3.3 x 1,000,000 = 3.3MΩ

이러한 선호 값의 수학적 근거는 사용되는 실제 계열의 제곱근 값에서 비롯됩니다. 따라서 E6 20% 시리즈에는 6개의 개별 저항기 또는 단계(1.0 ~ 6.8)가 있으므로 10의 6근( 6√ 10 )으로 제공됩니다. E12 10% 시리즈 의 경우 12개의 개별 저항기 또는 단계(1.0 ~ 8.2 )가 있으므로 나머지 E 시리즈 값에 대해서는 10의 12제곱근( 12√10 )으로 제공됩니다.

위에 표시된 기본 값 의 공차 계열은 영국 표준 BS 2488을 준수하도록 제조되었으며 최대 또는 최소 공차에서 하나의 저항기가 인접한 값과 겹치도록 선택된 저항기 값 범위입니다. 따라서 허용 오차가 5%인 E24 저항 범위를 사용하면 인접한 저항 값은 각각 47Ω과 51Ω입니다.

   47Ω + 5% = 49.35Ω , 51Ω – 5% = 48.45Ω , 중첩되는 부분은 0.9Ω에 불과합니다.

표면 실장 저항기

4.7kΩ SMD 저항기

표면 실장 저항기 또는 SMD 저항기는 회로 기판의 표면에 직접 납땜되도록 설계된 매우 작은 직사각형 모양의 금속 산화물 필름 저항기입니다. 표면 실장 저항기는 일반적으로 금속 산화물 저항의 두꺼운 층이 증착된 세라믹 기판 본체를 갖습니다.

저항기의 저항 값은 사용되는 증착 필름의 원하는 두께, 길이 또는 유형을 증가시켜 제어되며, 최저 0.1%까지 매우 정확하고 낮은 공차 저항기를 생산할 수 있습니다. 또한 본체 양쪽 끝에 금속 단자나 캡이 있어 인쇄 회로 기판에 직접 납땜할 수 있습니다.

표면 실장 저항기는 저항 값을 표시하기 위해 보다 일반적인 축형 저항기에 사용되는 것과 유사한 3자리 또는 4자리 숫자 코드로 인쇄되어 있습니다. 표준 SMD 저항기는 3자리 코드로 표시되어 있습니다. 여기서 처음 두 자리는 저항 값의 처음 두 자리 숫자를 나타내고 세 번째 자리는 그림과 같이 x1, x10, x100 등의 승수입니다.

“103” = 10 × 1,000Ω = 10킬로Ω

"392" = 39 × 100Ω = 3.9킬로Ω

"563" = 56 × 1,000Ω = 56킬로Ω

"105" = 10 × 100,000옴 = 1메가Ω

100Ω 미만의 값을 갖는 표면 실장 저항기는 일반적으로 "390", "470", "560"으로 표시되며 마지막 0은 10 x o 승수(1과 동일)를 나타냅니다. 예:

“390” = 39 × 1Ω = 39Ω 또는 39RΩ

“470” = 47 × 1Ω = 47Ω 또는 47RΩ

10 미만의 저항 값 에는 앞서 BS1852 형식에서 볼 수 있듯이 소수점 위치를 나타내는 문자 " R "이 있으므로 4R7 = 4.7Ω 입니다 .

"000" 또는 "0000" 표시가 있는 표면 실장 저항기는 0옴(0Ω) 저항기, 즉 링크를 단락시키는 저항기입니다. 이러한 구성 요소에는 저항이 0이기 때문입니다.

그런 다음 저항기의 저항값을 식별하기 위해 저항기 색상 코드 시스템이 사용되는 것을 살펴보았습니다. 저항기 색상 코드를 계산하는 데 도움이 되는 편리한 무료 참조 가이드인 편리한 DIY 저항기 색상 코드 휠을 다운로드하여 만드는 것을 잊지 마세요 .

저항기 에 대한 다음 튜토리얼에서는 저항기를 직렬 스트링으로 연결하는 방법 을 살펴보고 총 저항이 모든 저항기를 더한 합이고 전류가 직렬 회로에 공통적이라는 것을 증명할 것입니다.
