논리 NOR 함수 출력은 모든 입력이 거짓인 경우에만 참이고, 그렇지 않으면 출력은 항상 거짓입니다.

논리 NOR 기능은 두 개의 개별 논리 기능인 Not 기능과 OR 기능(NOT-OR)을 함께 연결하여 하나의 단일 논리 기능을 구성하는 조합으로 출력이 반전된다는 점을 제외하면 OR 기능과 동일합니다.

NOR 게이트를 생성하기 위해 OR 함수와 NOT 함수는 A + B 와 같은 부울 표현식으로 제공되는 연산과 직렬로 함께 연결됩니다.







논리 NOR 기능은 "모든" 입력이 존재하지 않는 경우에만 생성 및 출력하며 부울 대수 용어로 모든 입력이 FALSE 인 경우에만 출력은 TRUE 가 됩니다 .

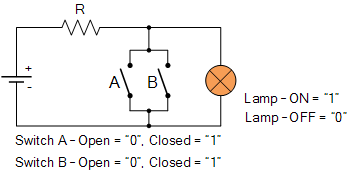

스위치 표현



NOR 함수 의 진리표는 NOR 게이트가 OR 게이트 의 역동작을 수행하기 때문에 이전 OR 함수 의 진리표와 반대입니다 . 그러면 NOR 게이트가 OR 게이트 의 보수임을 알 수 있습니다 .

논리 NOR 함수 진리표

스위치 A	스위치 B	산출	설명
0	0	1	A, B 모두 개방, 램프 ON
0	1	0	A는 열림, B는 닫힘, 램프 꺼짐
1	0	0	A가 닫히고 B가 열림, 램프 꺼짐
1	1	0	A가 닫히고 B가 닫히고 램프가 꺼집니다.
부울 표현식( A OR B )			A + B





NOR 기능은 피어스 기능 이라고도 하며 A NOR B = A↓B 와 같이 아래쪽 화살표 연산자로 표시됩니다 .

논리 함수는 둘 이상의 입력 조건을 비교하고 해당 조건이 충족되면 출력을 반환하는 의사 결정 함수입니다. 이를 통해 논리 함수는 수학 및 이진 논리 연산을 수행할 수 있습니다.

로직 NOR 게이트는 TTL 74LS02 4중 2입력 NOR 게이트, TTL 74LS27 3중 3입력 NOR 게이트 또는 74LS260 이중 5입력 NOR 게이트와 같은 표준 IC 패키지로 제공됩니다.
