키르히호프의 전류 법칙(KCL)

키르히호프의 전류 법칙이란 무엇인가?키르히호프의 전류 법칙은 종종 KCL로 줄여서 부르는데, "노드로 들어오고 나가는 모든 전류의 대수 합은 0이어야 한다"고 명시합니다.이 법칙은 전하가 전선의 접속점이나 노드에 어떻게 들어오고 나가는지 설명하는 데 사용됩니다.이러한 정보를 바탕으로 이제 실제 법률의 예를 살펴보겠습니다. 왜 그것이 중요한지, 그리고 어떻게 도출되었는지 알아보겠습니다.병렬 회로 검토마지막 병렬 예제 회로를 자세히 살펴보겠습니다.이 회로의 모든 전압과 전류 값을 풀면 다음과 같습니다.이 시점에서 우리는 각 분기 전류의 값과 회로의 총 전류의 값을 알고 있습니다. 우리는 병렬 회로 의 총 전류가 분기 전류의 합과 같아야 한다는 것을 알고 있지만, 이 회로에는 그 이상의 일이 일어나고 있습니다..

전류 분배기 회로 및 전류 분배기 공식

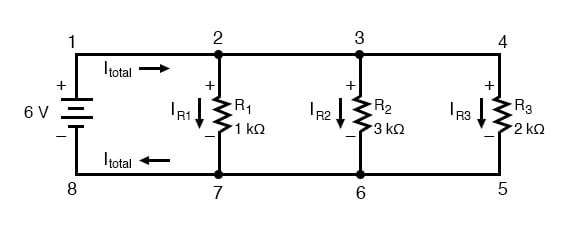

병렬 회로는 전체 전류를 분수 부분으로 비례시키거나 나눌 수 있는 능력 때문에 종종 전류 분배기 라고 불립니다.이것이 의미하는 바를 이해하기 위해 먼저 간단한 병렬 회로를 분석하여 개별 저항을 통한 분기 전류를 확인해 보겠습니다.병렬 회로의 모든 구성 요소에 걸리는 전압이 동일하다는 것을 알고 있으므로 전압/전류/저항 표를 맨 위 행에 6볼트로 채울 수 있습니다.옴의 법칙 (I=E/R) 을 사용하면 각 분기 전류를 계산할 수 있습니다.분기 전류가 병렬 회로에서 합산되어 총 전류와 같아지는 것을 알고 있으므로 6mA, 2mA, 3mA를 합산하여 총 전류를 도출할 수 있습니다.물론 마지막 단계는 총 저항을 계산하는 것입니다. 이는 "총" 열에 옴의 법칙(R=E/I)을 사용하거나 개별 저항의 병렬 저항 공식을..

키르히호프의 전압 법칙(KVL)

키르히호프의 전압 법칙(KVL)은 무엇입니까?키르히호프의 전압 법칙 (1847년 독일 물리학자 구스타프 R. 키르히호프가 발견) 으로 알려진 원리는 다음과 같이 기술할 수 있습니다.“루프의 모든 전압의 대수 합은 0이어야 합니다”대수적 이란 부호(극성)와 크기를 고려하는 것을 의미합니다. 루프 란 회로의 한 지점에서 그 회로의 다른 지점으로 추적된 모든 경로, 그리고 마지막으로 초기 지점으로 돌아오는 것을 의미합니다.직렬 회로에서 키르히호프의 전압 법칙을 입증이번에는 전압 기준을 위해 회로의 지점에 번호를 매겨서 예제 직렬 회로를 다시 살펴보겠습니다.전압계를 지점 2와 1 사이에 연결하고, 빨간색 테스트 리드를 지점 2에 연결하고, 검은색 테스트 리드를 지점 1에 연결하면 미터는 +45볼트를 기록합니다...

전압 분배 회로

간단한 직렬 회로를 분석 하고 개별 저항기에서의 전압 강하를 확인해 보겠습니다.주어진 개별 저항 값에서 저항이 직렬로 추가된다는 것을 알면 전체 회로 저항을 결정할 수 있습니다.전체 회로 저항을 결정하십시오여기에서 우리는 옴의 법칙 (I=E/R)을 사용하여 총 전류를 결정할 수 있습니다. 이는 직렬 회로의 모든 부분에서 전류가 동일하므로 각 저항 전류와 동일하다는 것을 알고 있습니다.옴의 법칙을 사용하여 전류 계산이제 회로 전류가 2mA라는 것을 알고 있으므로 옴의 법칙(E=IR)을 사용하여 각 저항기 의 전압을 계산할 수 있습니다 .모든 저항을 통과하는 전류가 동일하다는 점을 감안하면 각 저항의 전압 강하는 저항에 비례한다는 것이 분명해야 합니다. R 2 의 전압이 R 1 의 전압의 두 배인 것과 마찬..

브레드보드, 퍼포보드, 단자 스트립을 사용한 저항 회로 구축

기본 전자 회로 구축 소개솔더리스 브레드보드, 퍼포보드, 단자 스트립, 인쇄 회로 기판은 모두 간단한 전자 회로를 구축하는 데 탁월한 기판입니다. 상업적 환경에서의 생산 프로토타입 제작, 취미인 또는 메이커 회로 개발, 그리고 전기 회로 교육을 위한 교실에서 사용할 수 있습니다.전기에 대해 배우는 동안 저항기와 배터리를 사용하여 자신의 회로를 구성하고 싶을 것입니다. 이 섹션에서는 이 장에서 보여지는 회로와 더 고급 회로를 구축하는 데 도움이 되는 몇 가지 제작 기술을 살펴보겠습니다. 회로 구축을 위한 악어 클립 점퍼 와이어 사용우리가 만들고자 하는 것이 단일 배터리, 단일 저항 회로일 뿐이라면 그림 1에서처럼 악어 클립 점퍼선을 쉽게 사용할 수 있습니다. 그림 1. 점퍼선과 악어클립을 사용하여 간단한 ..
